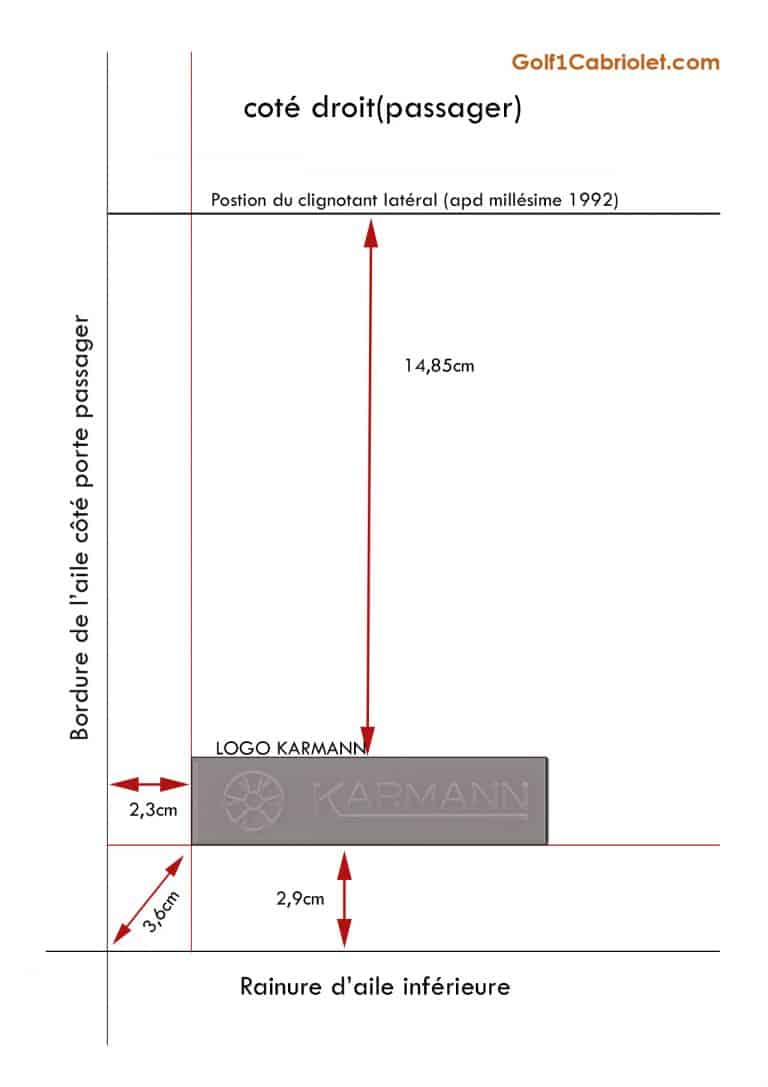

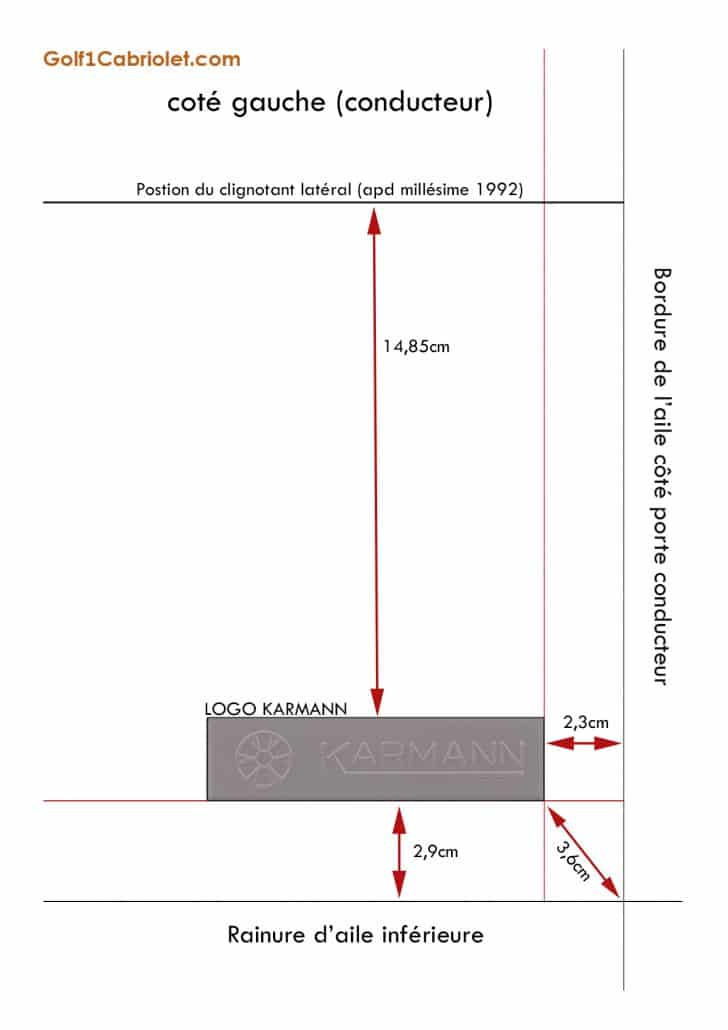

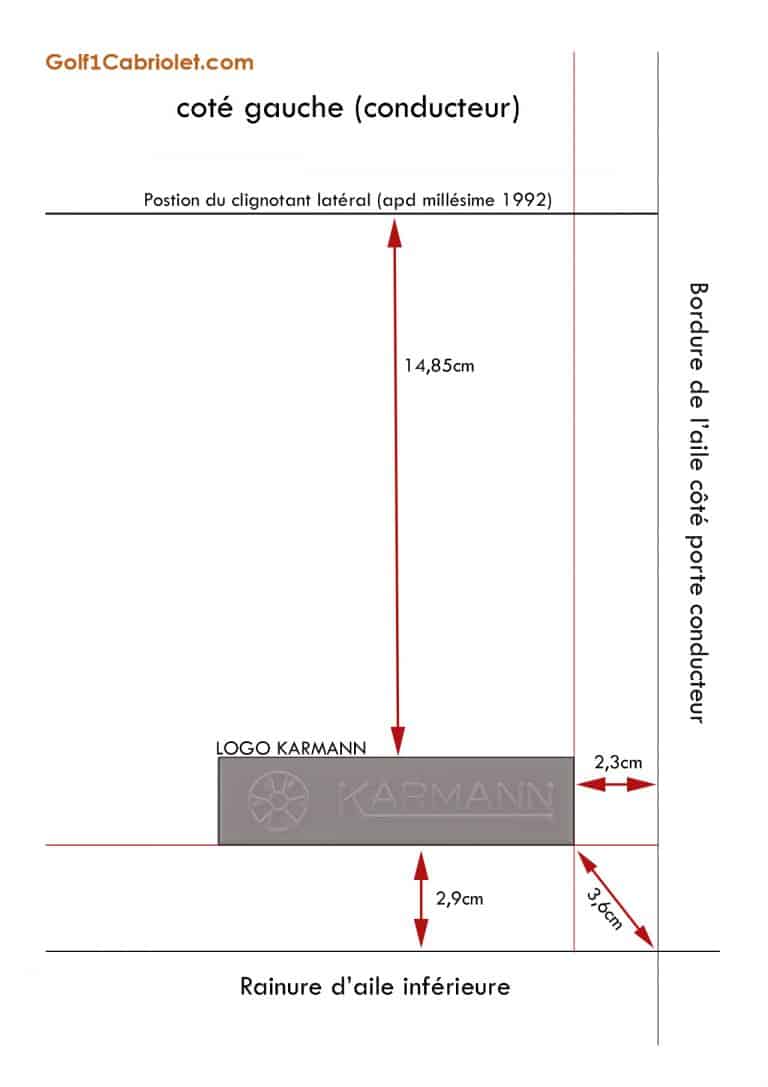

Les logos d’ailes Karmann ont équipé la totalité des Golf 1 cabriolet. Avec les années, les intempéries, les lavages ou les peintures intégrales, il est parfois difficile de les re-positionner au bon endroit lorsque vous les remplacez. Ci-dessous vous pouvez télécharger un patron imprimable contenant les côtes d’emplacement des logos.

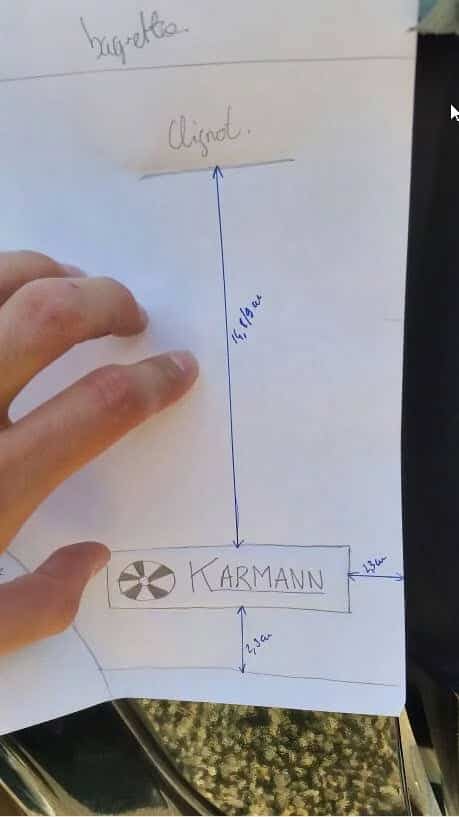

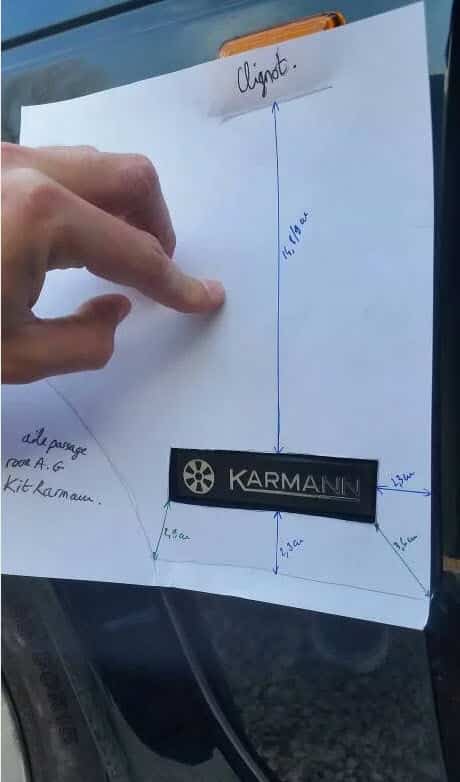

Pour placer les logos, utilisez comme repère la ligne inférieure de carrosserie et la bordure de portière ainsi que le clignotant (pour les cabriolets >1991).

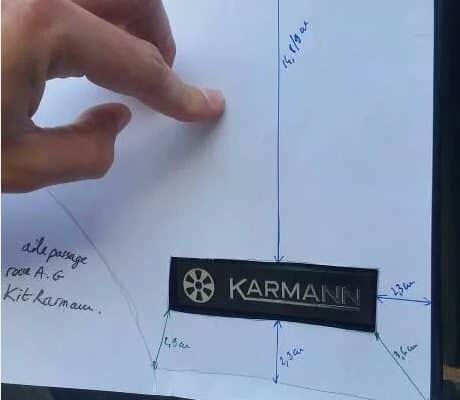

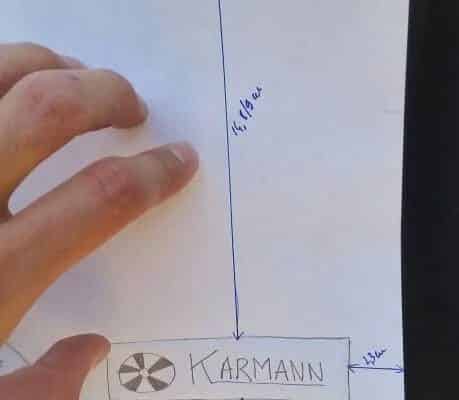

Vous pourrez découper dans le document l’emplacement du logo au cutter pour vérifier le positionnement.
Soyez vigilant à bien ajuster la feuille en la pliant légèrement pour que les repères suivent bien les lignes de carrosserie.
Les logos (réf VW : 155 853 901) sont disponibles chez certains revendeurs classicparts comme Mecatechnic.
Merci à Thomas pour ses mesures
