Voici les schémas éléctriques des faisceaux pour golf 1 et cabriolet concernant la partie autoradio. Ces  schémas concernent la période 1985-1989, à partir de 1990, ainsi que le cablage pour HP passifs et actifs (amplifiés). Les fichiers sont téléchargeables en haute qualité.

Faisceau 1985-1989

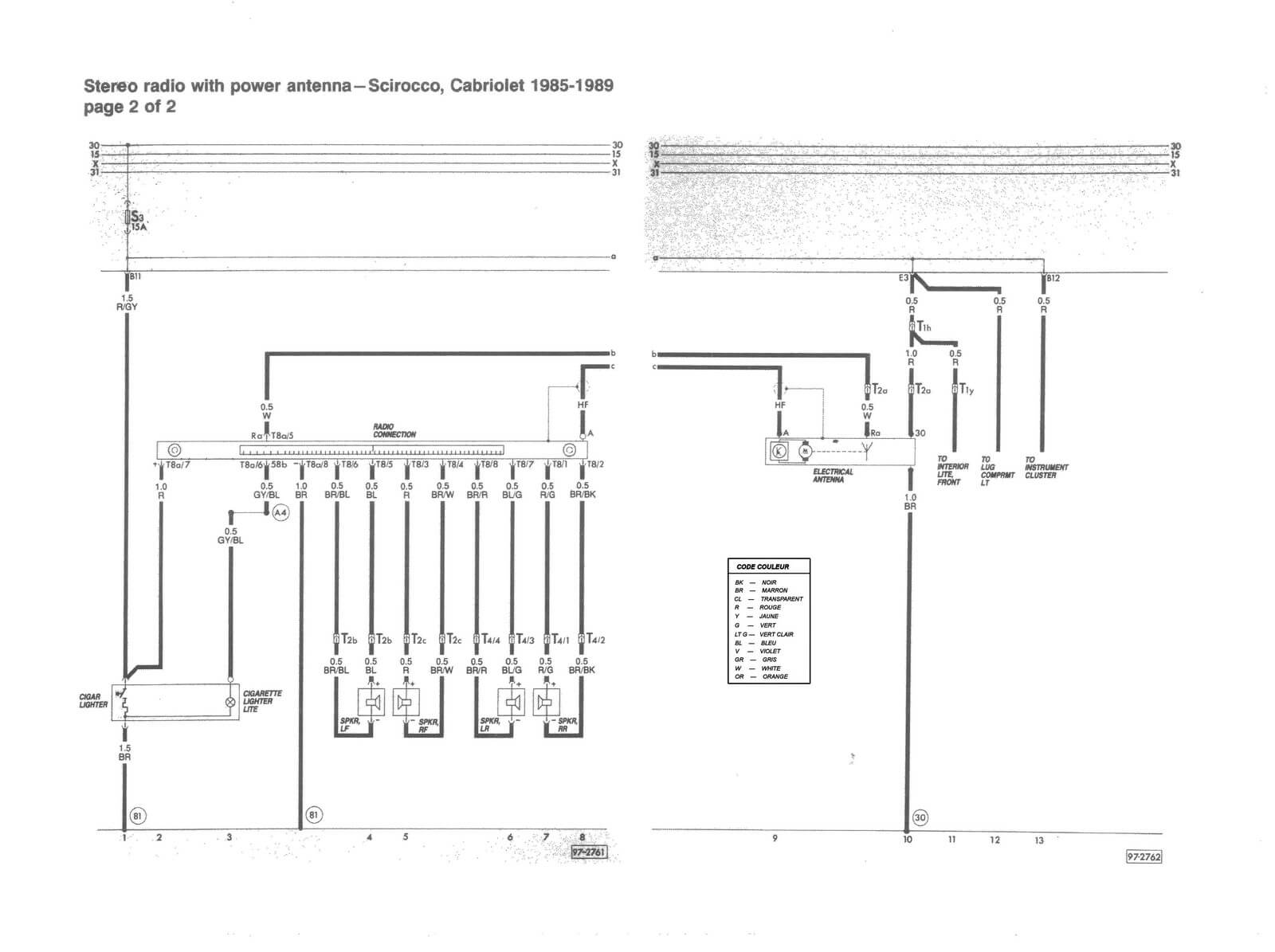

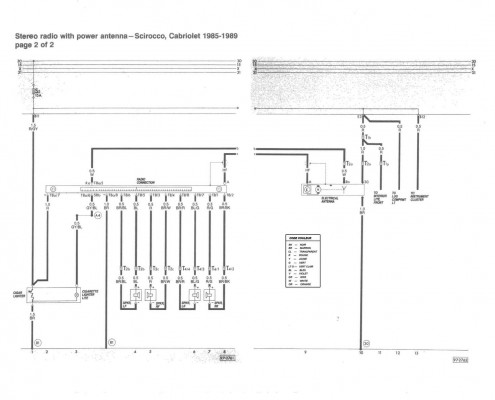

Voici le schéma éléctrique du faisceau autoradio pour les cabriolets de 1985 à 1989:

Radio 1985 - 1989

Faisceau 1990-1993

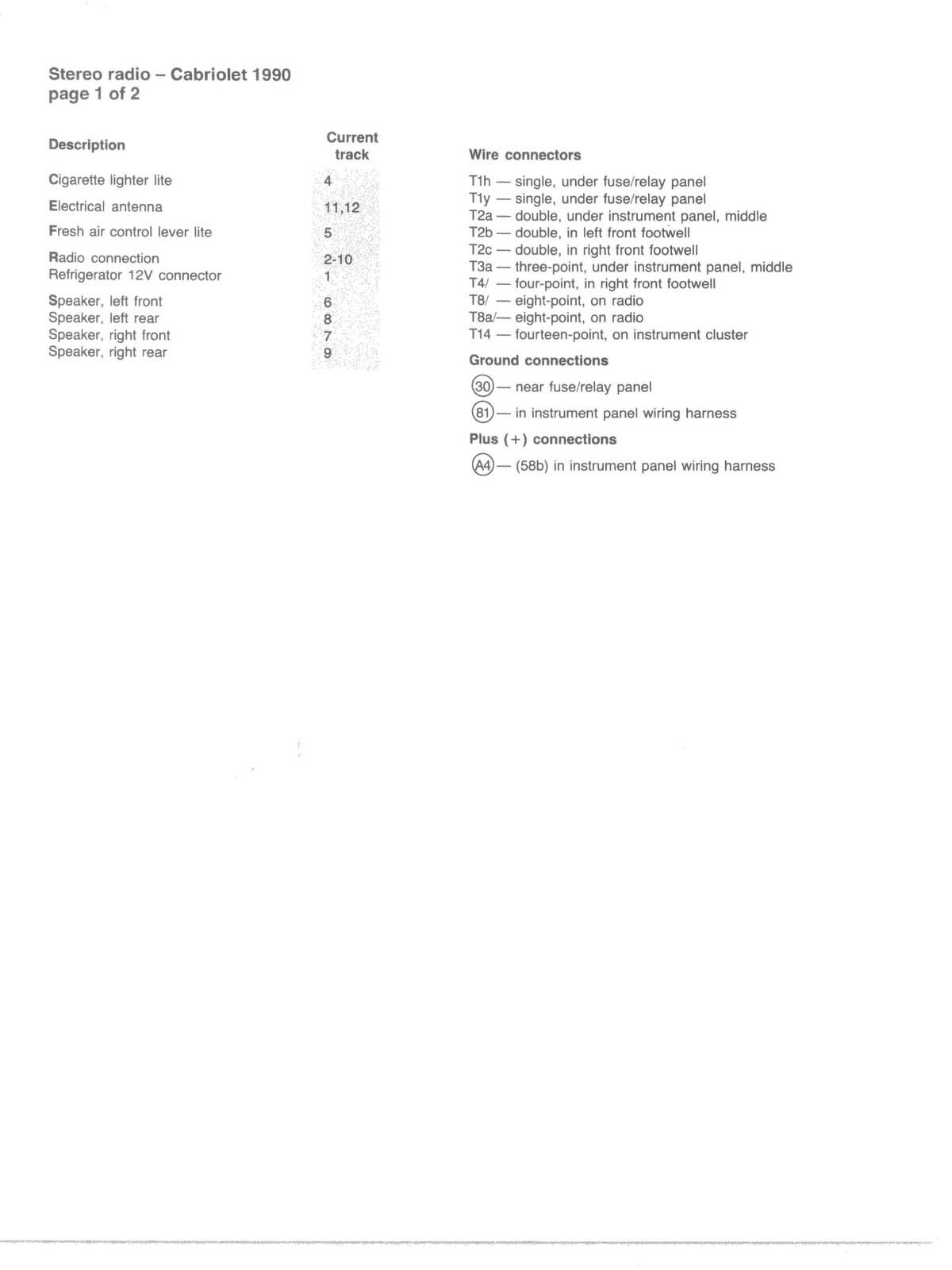

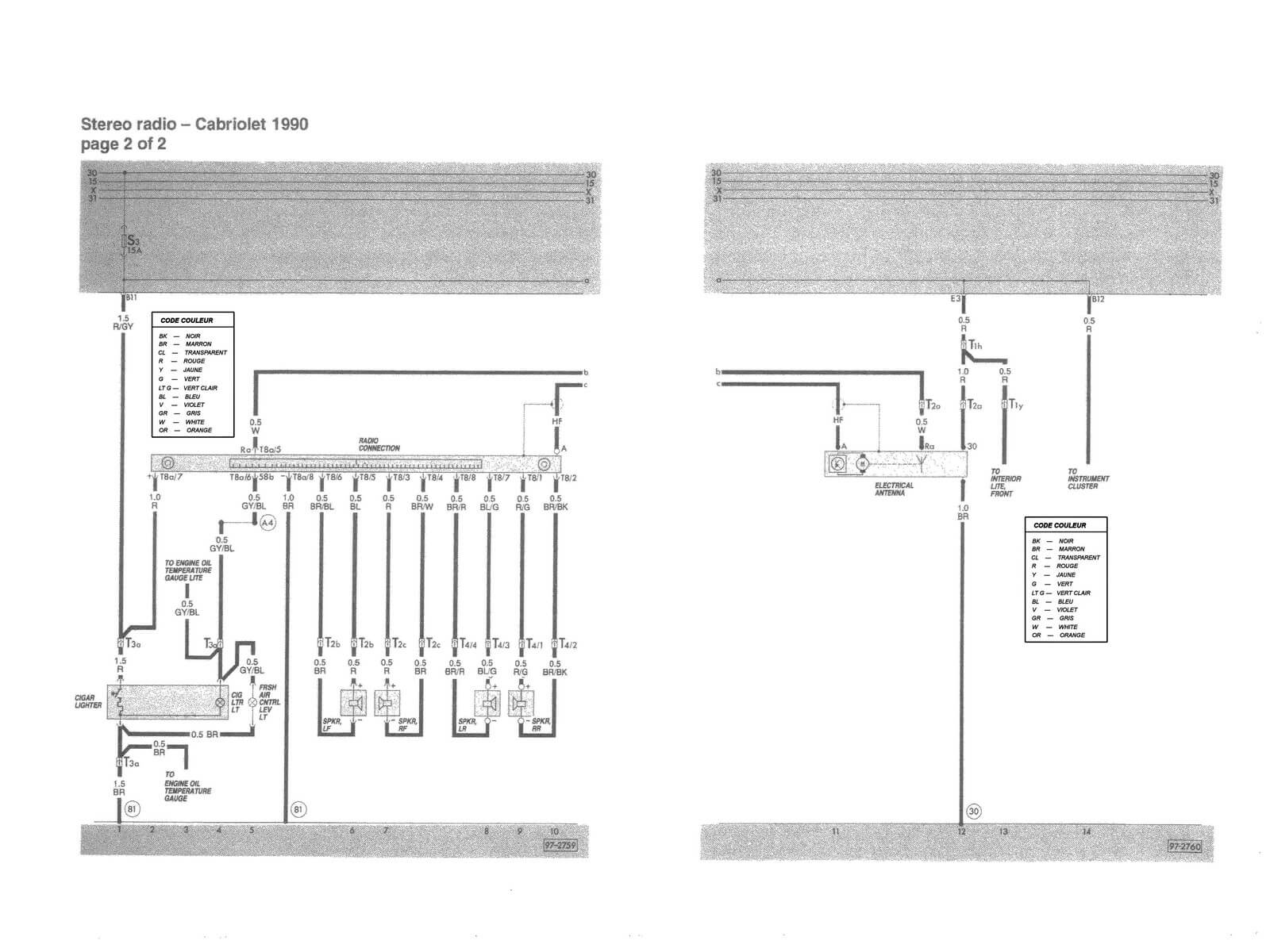

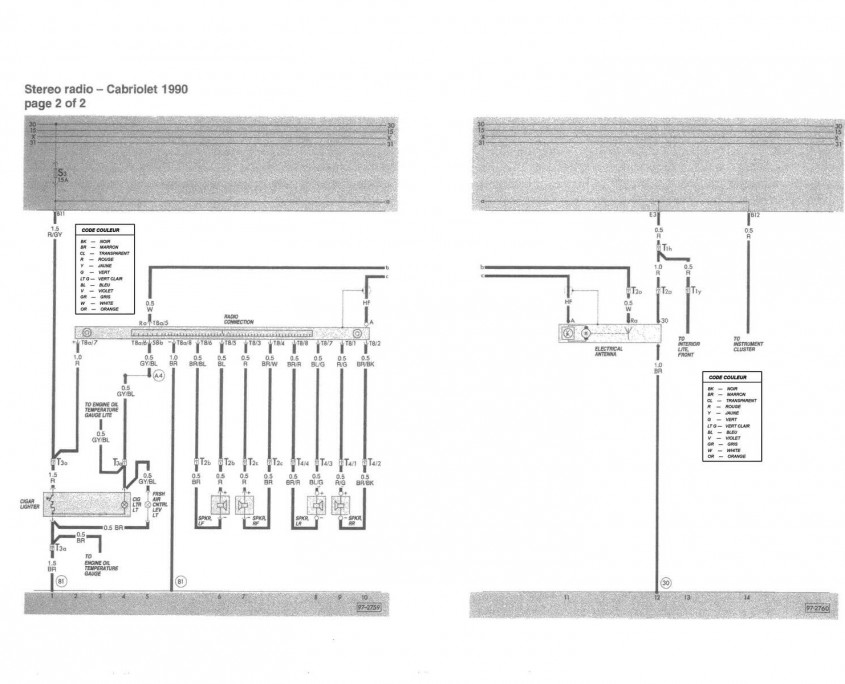

Voici le schéma éléctrique du faisceau autoradio pour les cabriolets à partir de 1990:

Radio 1990 et + (1) Radio 1990 et +

Faisceau 6HP Passifs

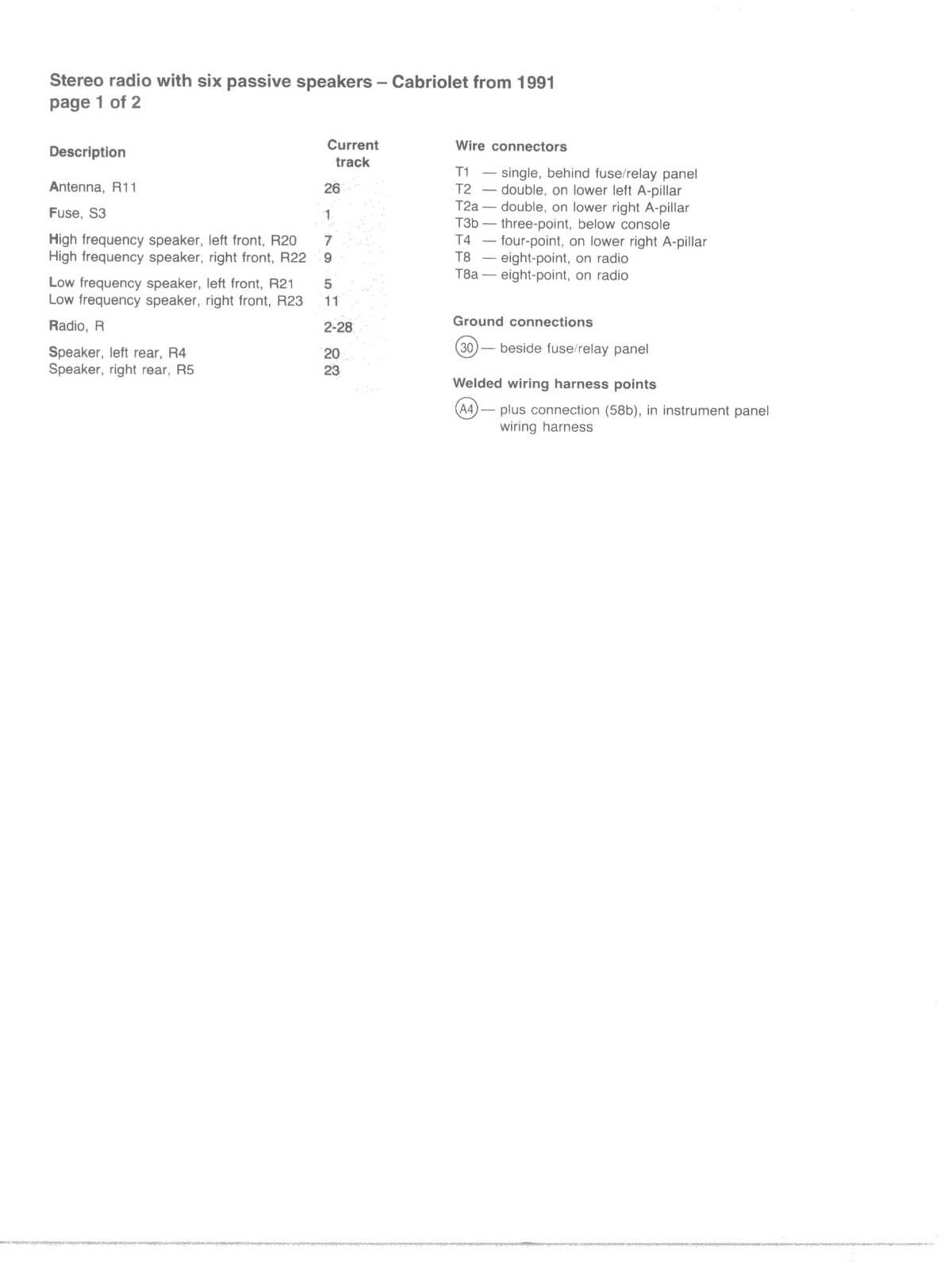

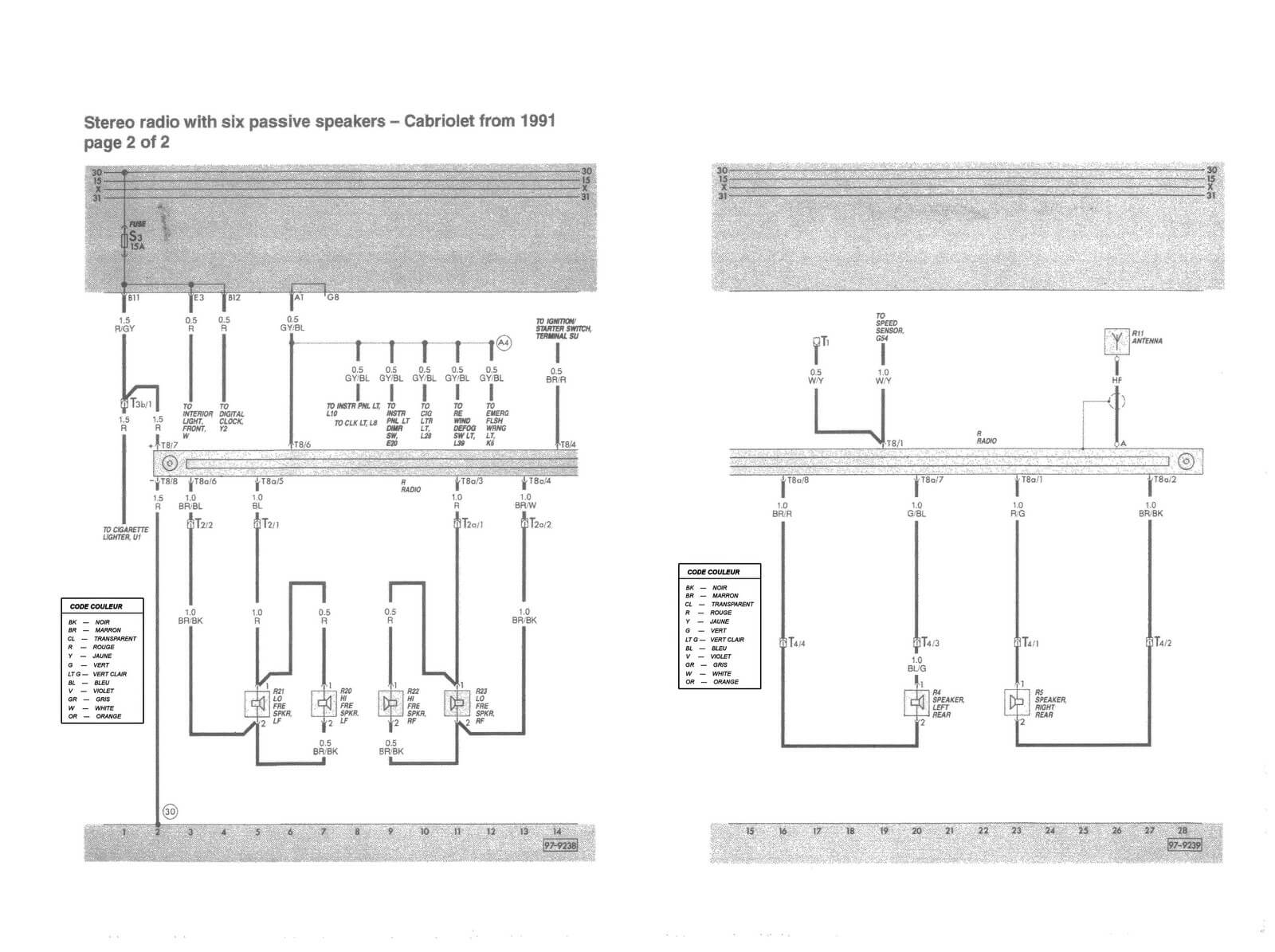

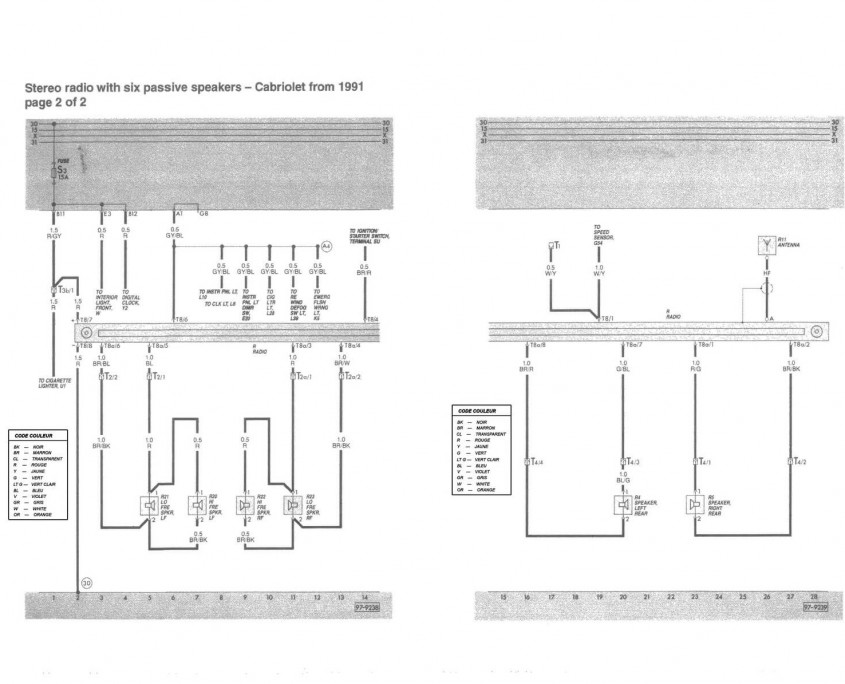

Voici le schéma éléctrique du faisceau autoradio pour les cabriolets pourvus de 6 haut-parleurs passifs:

Radio + 6 HP passifs (1) Radio + 6 HP passifs

Faisceau 6HP actifs

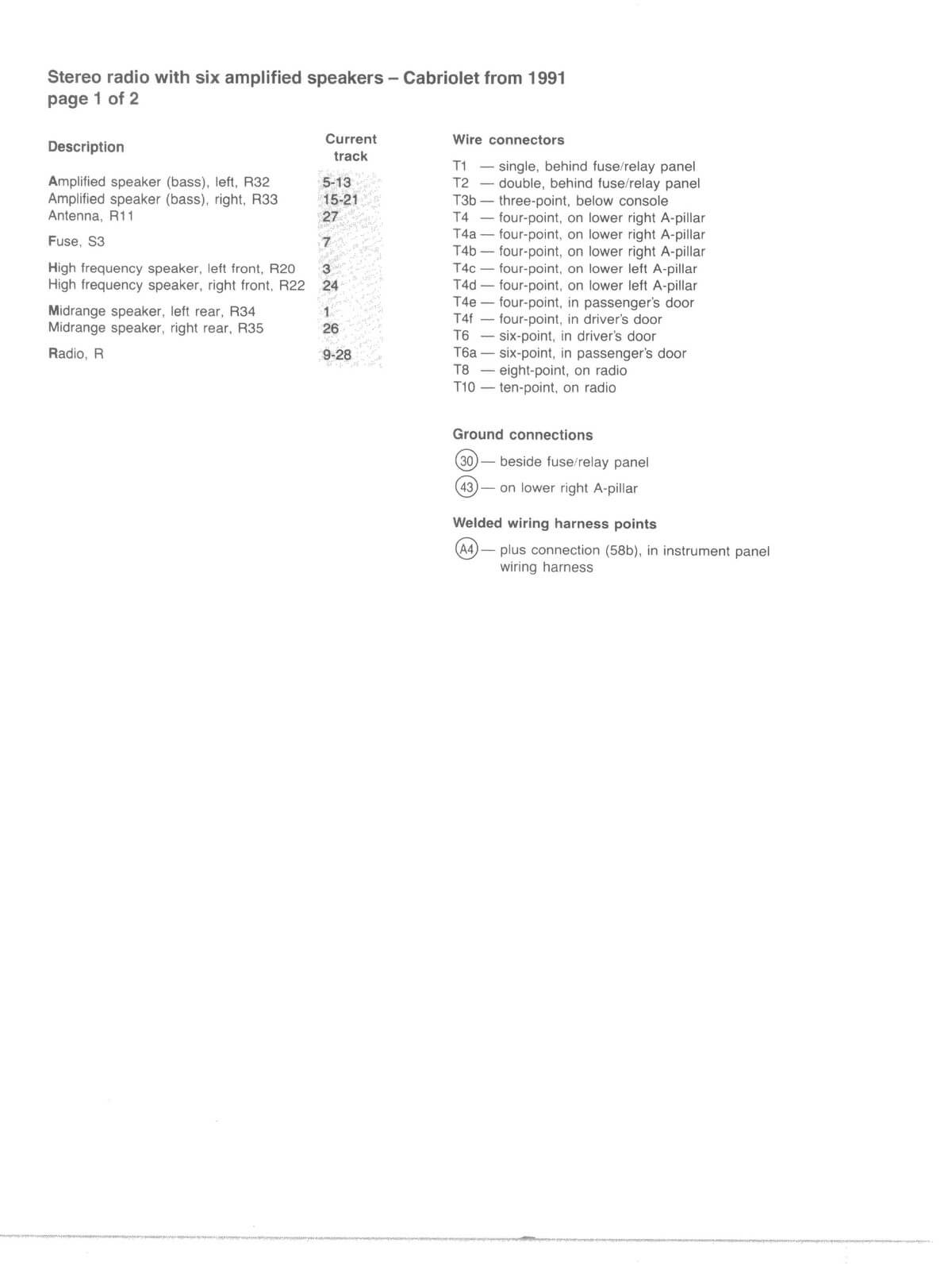

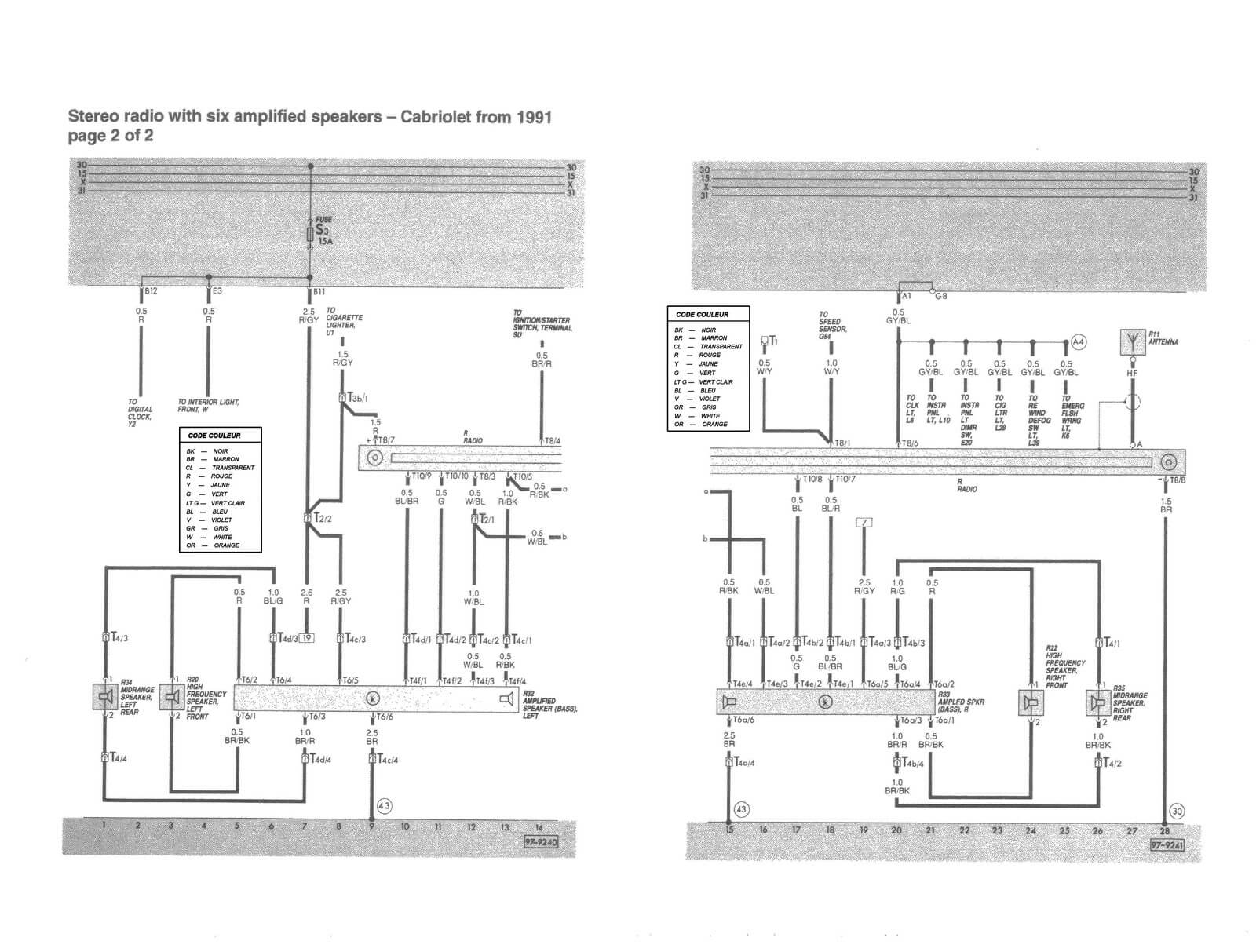

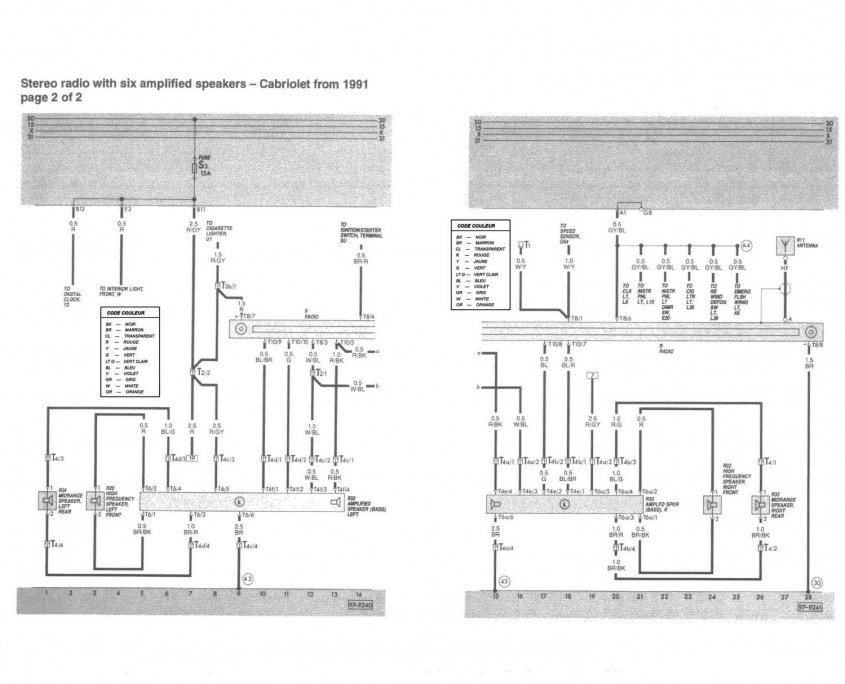

Voici le schéma éléctrique du faisceau autoradio pour les cabriolets pourvus de 6 haut-parleurs actifs (amplifiés):

Radio + 6HP amplifiés (1) Radio + 6HP amplifiés

Téléchargement des schémas:
