Côtes emplacement des logos Golf 1 Cabriolet

[Thomas06]

Je crée ce tuto afin de donner l'emplacement exact des logos et sigles d'origines de la Golf 1 Cabriolet.
A compléter avec d'autres

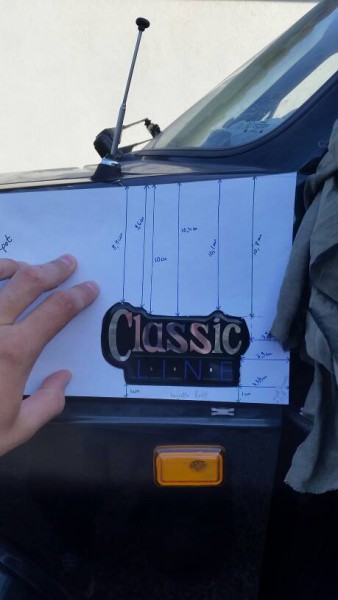

Voici dans un premier temps l'emplacement exact et précis du logo "ClassicLine" et "Karmann".

Voici comment je m'y suis pris : feuille blanche de type A4, avec une règle, un crayon à papier et des stylos indélébiles.

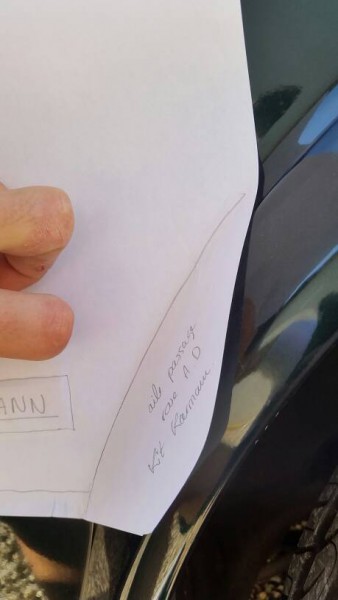

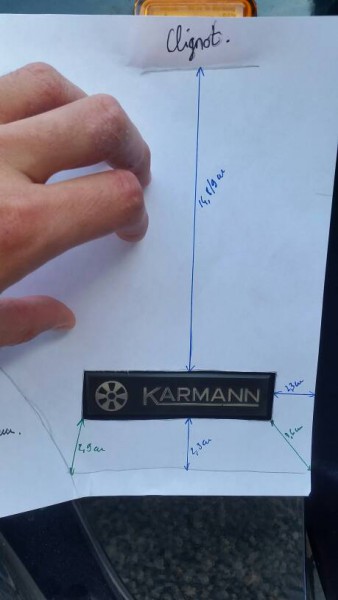

La feuille a servi de calque, que j'ai placé le long de la ligne de la baquette lattérale pour le logo "ClassicLine" et a hauteur du clignotant pour le logo "Karmann" afin d'avoir l'emplacement des logos et de pouvoir y reporter les côtes ensuite depuis les emplacements actuels sur la voiture.

ATTENTION !! : les côtes ont éte prise SANS les baguettes lattérales. Si celle-ci sont présentes lors du placement du logo "ClassicLine", je pense qu'il doit y avoir 1 ou 2 mm en moins, toujours sur la longueur de la baguette pour être droit.

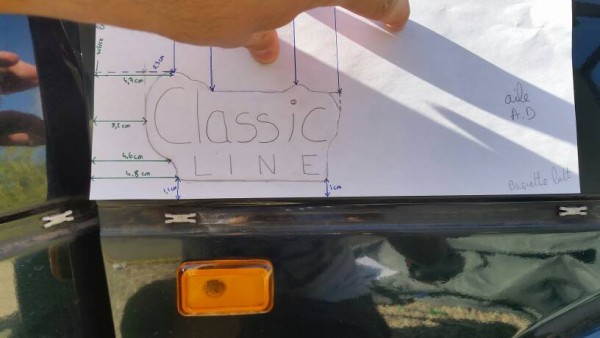

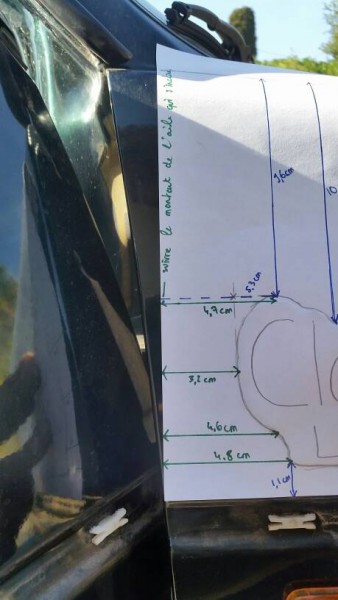

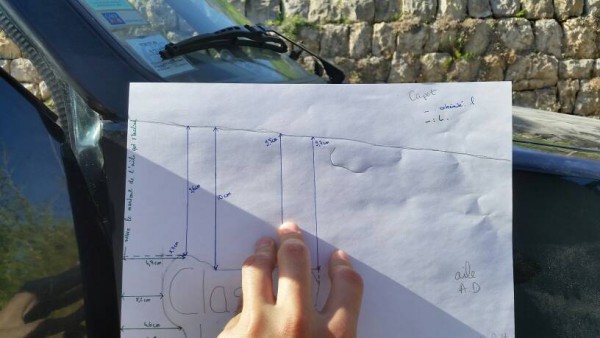

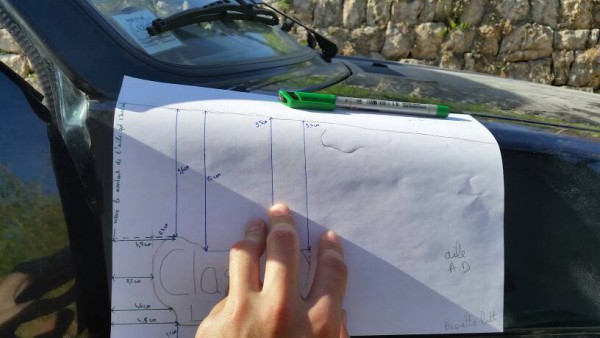

Voilà mon travail :

Envoyé de mon SM-G900F en utilisant Tapatalk

[Thomas06]

Envoyé de mon SM-G900F en utilisant Tapatalk

[Thomas06]

Envoyé de mon SM-G900F en utilisant Tapatalk

[Thomas06]

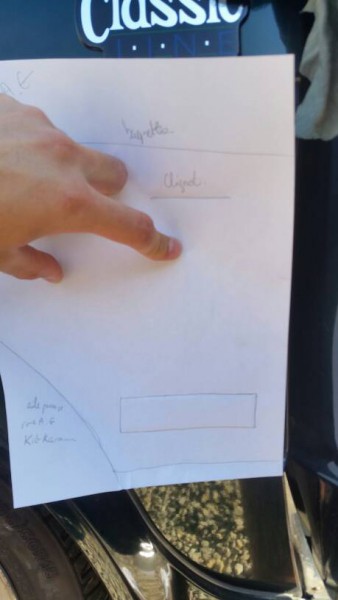

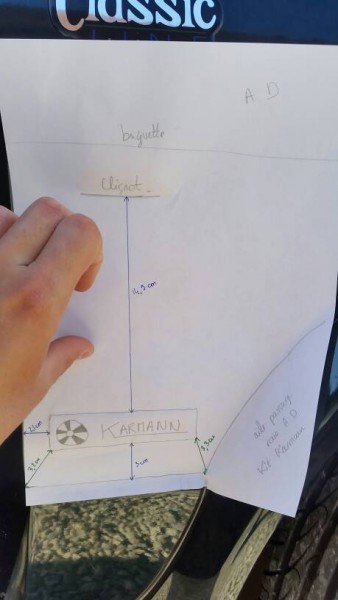

Ensuite, ayant fait le contour de chaque logo sur la feuille (1 feuille par logo respectif bien sur), j'ai utilisé un cutter et une planche en silicone pour découper précisemment le contour du logo.

Voici le résultat :

Envoyé de mon SM-G900F en utilisant Tapatalk

[Thomas06]

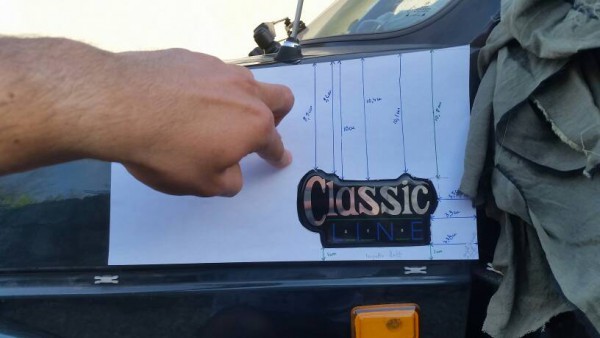

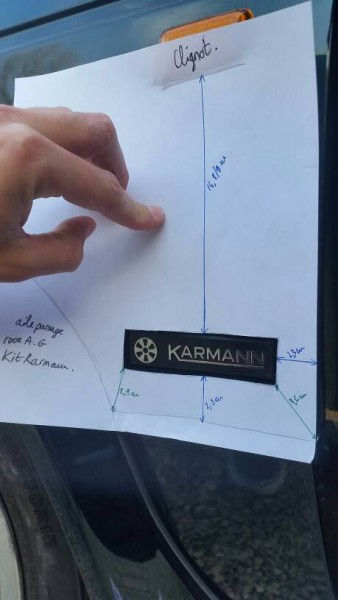

Une fois découpé, j'ai superposé la feuille afin de voir si je retrouvais le logo dans les côtes prélevées !
Le logo rentre niquel !
Les mesures sont donc justes (marge d'erreur de 1mm maximum !)

On a donc, l'emplacement actuel relevé pour remettre les logos à leur place.

Envoyé de mon SM-G900F en utilisant Tapatalk

[Olivier 13]

.... Ingénieux ! Ca va aider beaucoup d'entre nous

[samoute]

Beau boulot, merci à toi!


Envoyé de mon iPhone en utilisant Tapatalk

[olive4]

Le but de ce post serait aussi de compléter ces côtes des emplacements des autocollants d'origines pour les autres séries spéciales...
Sportline, Toscana, Classic, Fashionline, Genesis, Bel Air Allemande.....

[Ricky]

Super merci

[did31]

super merci, ca va me servir pour les logos karmann

[timar146]

Cool mais mon clignotant est à l'avant de l'aile. Comment je fait ?
En tout cas elles sont top tes côtes

[Thomas06]

Cool mais mon clignotant est à l'avant de l'aile. Comment je fait ?
En tout cas elles sont top tes côtes

Pour tes clignotants spécifiques à la provenance de ton Cab (Italie), je pense que tu devrais prendre une feuille blanche que tu ajusterais parallèlement à la ligne des baguettes, ou encore avec la hauteur de ton pare-choc.
Lorsque tu rencontres avec la feuille le clignotant, tu plis ta feuille et trace un trai (crayon, stylo...) puis tu plis un autre côté...

Tu peux également prendre la mesure au préalable de ton clignotant (longueur, largeur...)

Envoyé de mon SM-G900F en utilisant Tapatalk

[Reuche]

Cool mais mon clignotant est à l'avant de l'aile. Comment je fait ?
En tout cas elles sont top tes côtes

Et sans extensions GPC .... pff, que c'est compliqué !

[timar146]

Bon en même temps je n'ai pas de logo classicline à coller, donc c'est un faux problème

Et en parlant de clignotant, comme je sais que tu as des bonnes notions, comment traduits tu "clignotant latéral" en italien ?

[Cathar Eleven]

Demande à Olive 4, il a une tres bonne connaissance à la maison pour l'italien....

Envoyé de mon PULP FAB 4G en utilisant Tapatalk
