Distribution moteur ex

Message par NaTm04 » lun. mai 13, 2019 23:08 pm

Bonjour,

J'ai passé du temps sur le forum, passion gti et ma revue tech mais j'ai quand même besoin de vous, car rien ne coïncide.

Quand je me met au repéré pmh, je n'ai aucun autre repéré qui concorde.

Cependant le repéré de l'aac et du vilo semble concorder mais je n'ai plus le repere au pmh.

Et dans tous les cas j'ai ma piulie intermédiaire qui ne correspond jamais lol.

Voici les photos, dites moi ce que vous feriez

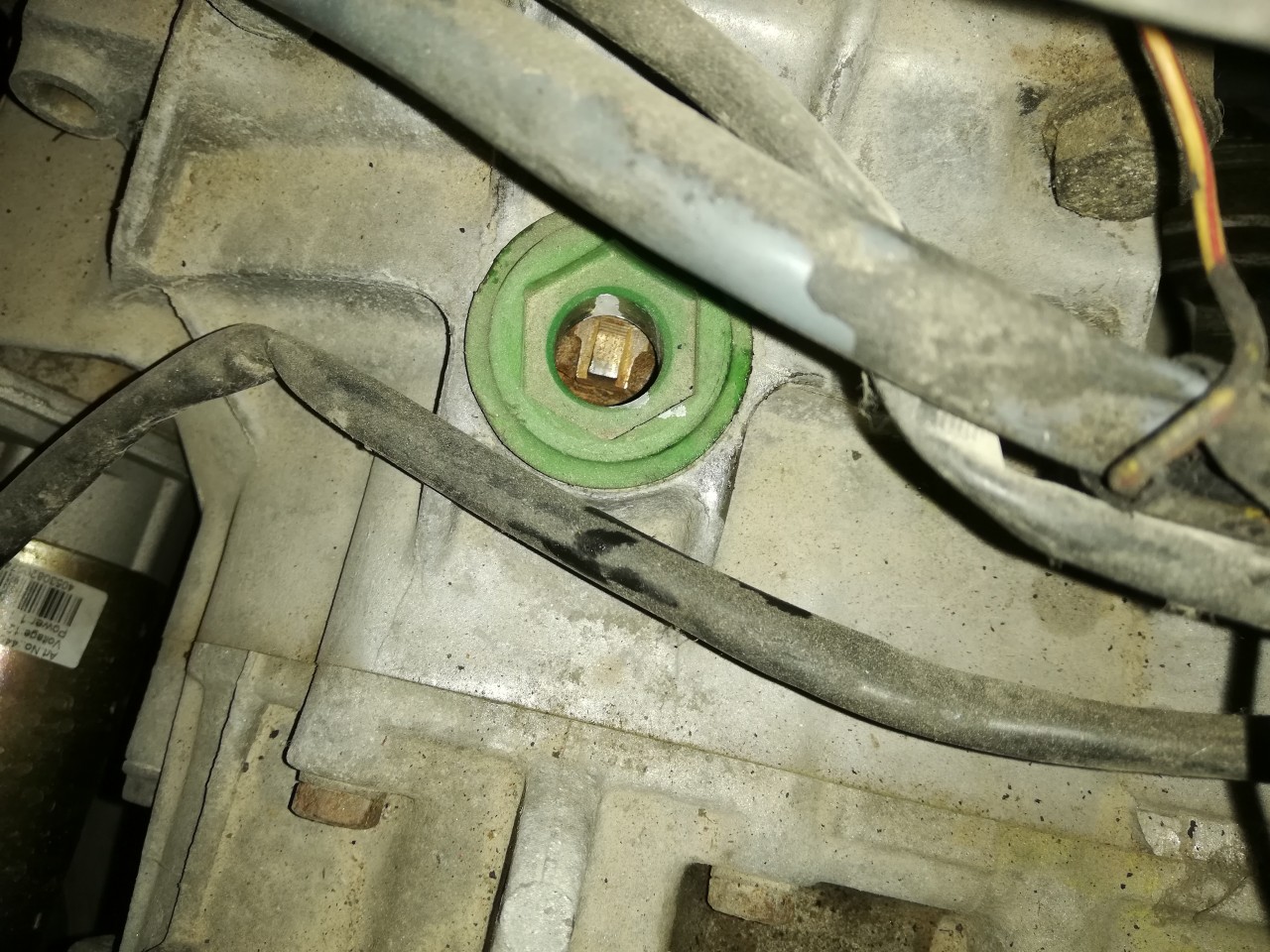

Repaire capteur pmh

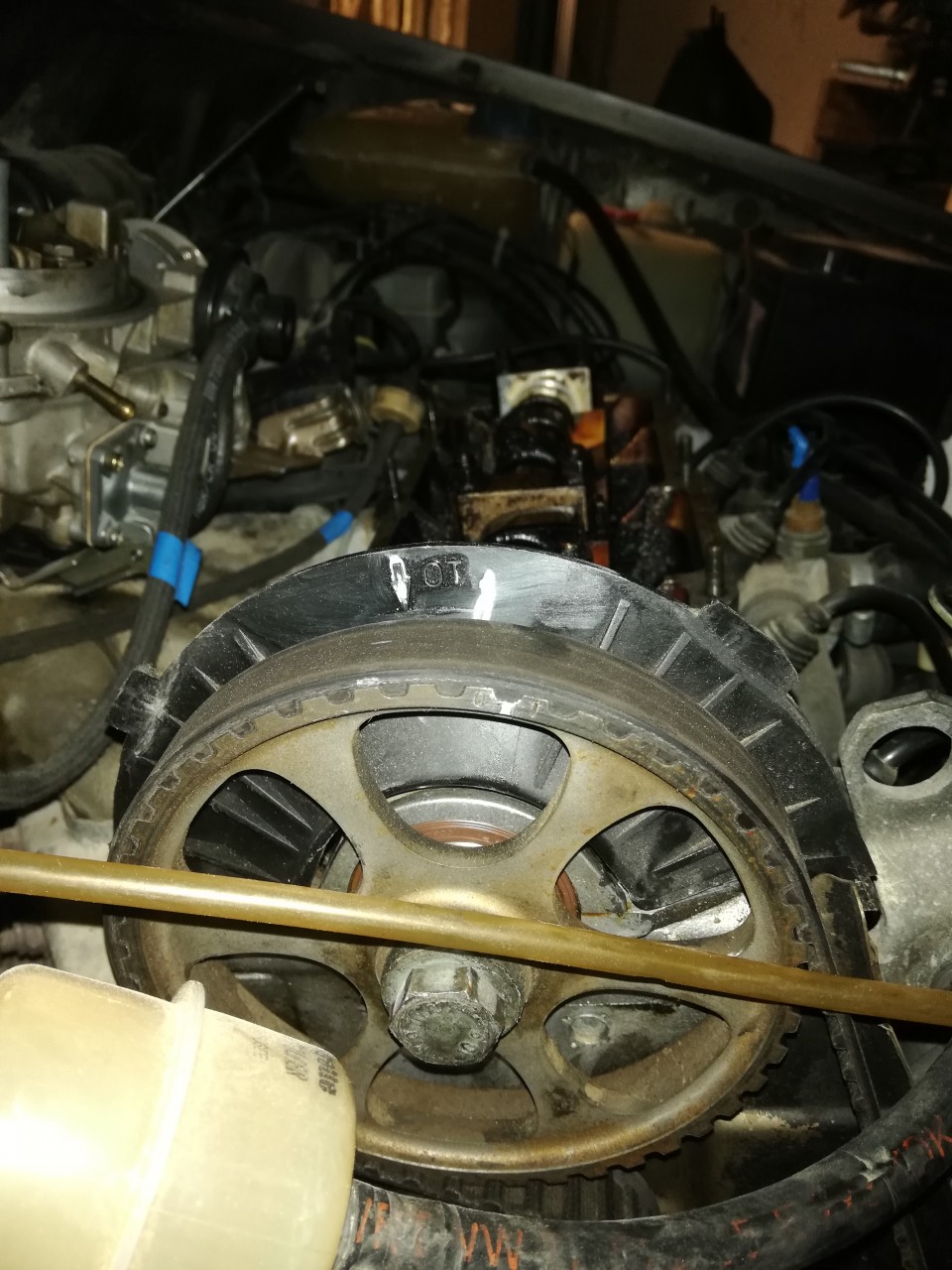

Repaire aac

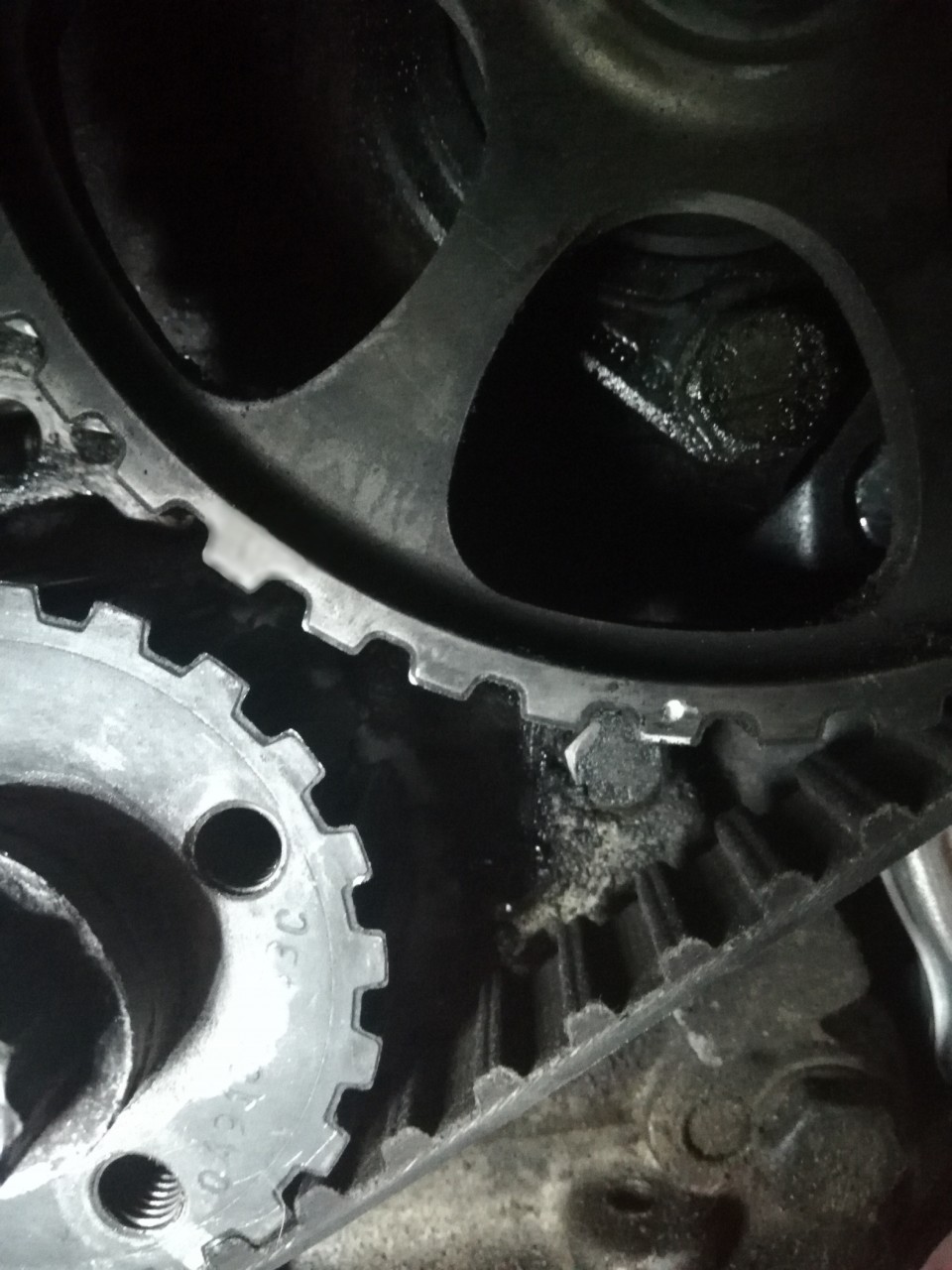

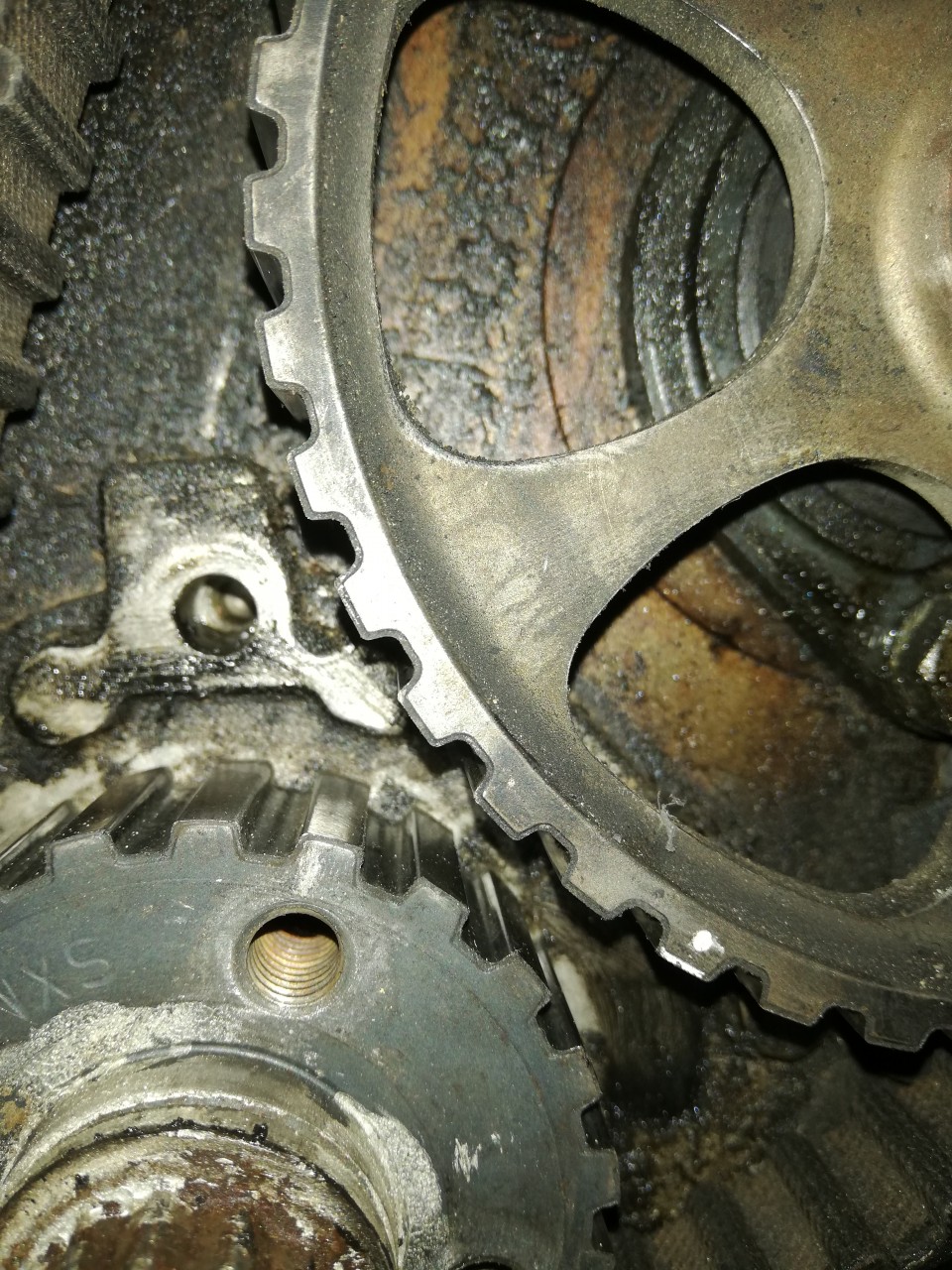

Repère poulie inter

Avatar du membre
summit
Capitaine forumeur
Capitaine forumeur
Messages : 403
Enregistré le : dim. avr. 11, 2010 09:42 am
Prénom : Laurent
Voiture : Golf 1 cabriolet
Année : 1979
Version : GLI
Motorisation : CE : 1.6 l 110 cv
Couleur : LA7Y Gris Étain Métal
Jantes : BBS RA (de série)
Localisation : Toulouse

Re: Distribution moteur ex

Message par summit » lun. mai 13, 2019 23:40 pm

Que dit ta rta, dans la mienne je dois remonter la poulie sur le vilo pour l'aligner avec la poulie accessoire crantée.
Tu as un moteur plus récent forcément par rapport au moins, mais c'est la même logique.
Quand à ton pmh, j'ai un doute que ce soit celui sur la photo, d'où le remontage de la poulie sur le vilo.

Auteur
NaTm04
Sous-Lieutenant forumeur
Sous-Lieutenant forumeur
Messages : 94
Enregistré le : ven. oct. 19, 2018 18:26 pm
Voiture : Golf 1 cabriolet
Année : 1984
Version : Cabriolet
Motorisation : EX : 1.8 l 90 cv
Jantes : ATS Cup

Re: Distribution moteur ex

Message par NaTm04 » mar. mai 14, 2019 07:58 am

Merci pour tes réponses,
Effectivement je dois remonter la poulie vilo pour constater la concordance avec la poulie accessoire mais quand je la met, justement, rien ne concorde.
Du coup j'ai pris la photo avec la poulie enlever pour voir où tombé le repère de la poulie d'accessoire et, ce dernier, a au moins 4 dents de recule..

Par contre pour le pmh, tu m'as peut être bien aidé, si ce n'est pas le bon, c'est normal que rien n'est bon lol.

Je réessaye de soir.

Avatar du membre
kliketde13
Mécano
Mécano
Messages : 572
Enregistré le : lun. mai 30, 2016 08:53 am
Voiture : Golf 1 cabriolet
Année : 1991
Version : Sportline
Motorisation : 2H : 1.8 l 98 cv
Couleur : LP3G Rouge Flash
Jantes : BBS RA SPORTLINE noires (de série)
Localisation : Genève
Âge : 51

Re: Distribution moteur ex

Message par kliketde13 » mar. mai 14, 2019 09:16 am

A ta place, je remonterais la poulie d'accessoires sur le vilebrequin et alignerais le repère avec celui de la poulie d'arbre intermédiaire.
Tu seras sûr d'être au PMH. Tu alignes ensuite ta poulie AAC comme indiqué dans la RTA. Attention, pour l'année de ton véhicule, tu dois aligner le repère situé à l'arrière de la poulie avec le bord supérieur de la culasse (comme indiqué dans la RTA). Je crois que le cache en plastique monté sur ta culasse (avec l'indication OT) n'est pas d'origine pour l'année de ton véhicule, donc ne t'y fies pas.
Tu règles ensuite le tendeur de courroie et fais 2 tours de vilebrequin pour vérifier que tout coïncide à nouveau.
Si tu as dû bouger ton arbre intermédiaire pour l'aligner avec la poulie de vilebrequin, tu règles l'allumeur pour qu'au PMH le doigt pointe bien vers l'encoche sur le corps d'allumeur (allumage cylindre no 1).
Tu démarres et règles comme il se doit l'allumage.

La photo du volant moteur que tu post montre un repère utilisé par l'appareil de réglage d'allumage VW, ce n'est ni ton PMH ni le repère d'allumage utilisé avec une lampe stroboscopique.

Auteur
NaTm04
Sous-Lieutenant forumeur
Sous-Lieutenant forumeur
Messages : 94
Enregistré le : ven. oct. 19, 2018 18:26 pm
Voiture : Golf 1 cabriolet
Année : 1984
Version : Cabriolet
Motorisation : EX : 1.8 l 90 cv
Jantes : ATS Cup

Re: Distribution moteur ex

Message par NaTm04 » mer. mai 15, 2019 05:42 am

Merci pour ces réponses.

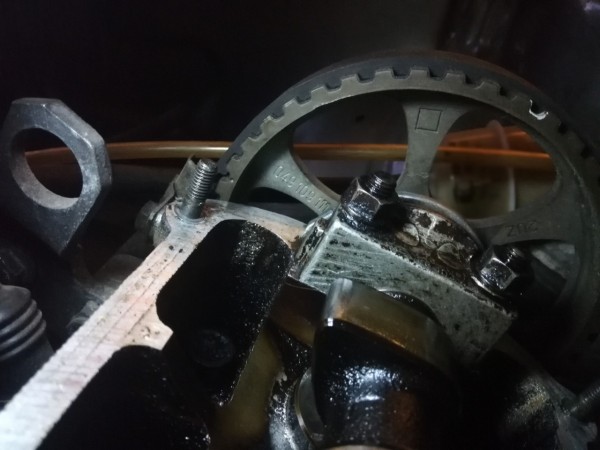

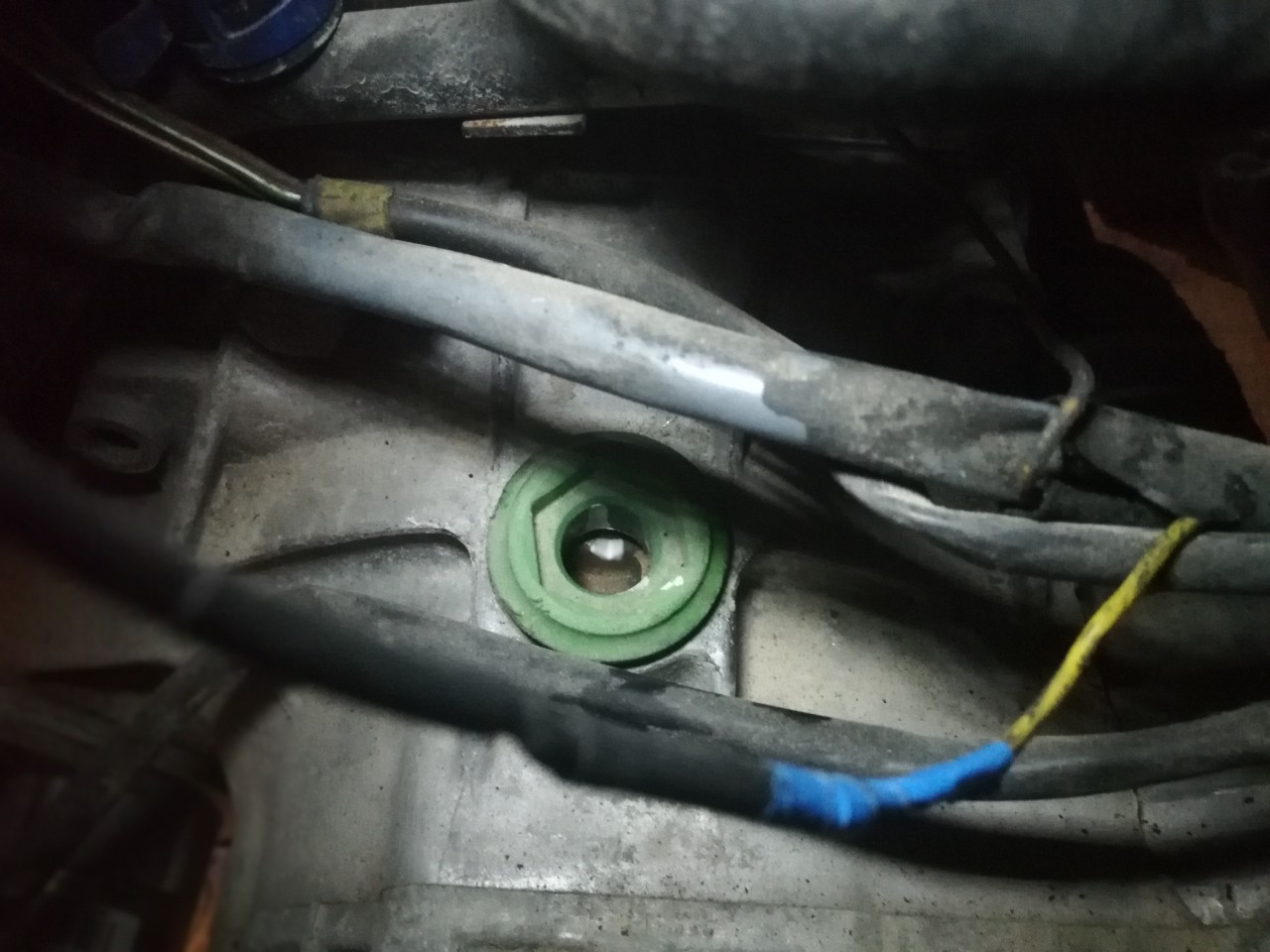

J'ai donc trouver le repère pmh, qui, cette fois ci correspond bien au repère intérieur de la poulie aac, et le repère de la poulie de vilo qui pointe bien vers le haut.
. Il ne me reste plus qu'à modifier la position de la poulie intermédiaire et vérifier le calage de l'allumage.

Super merci à vous...

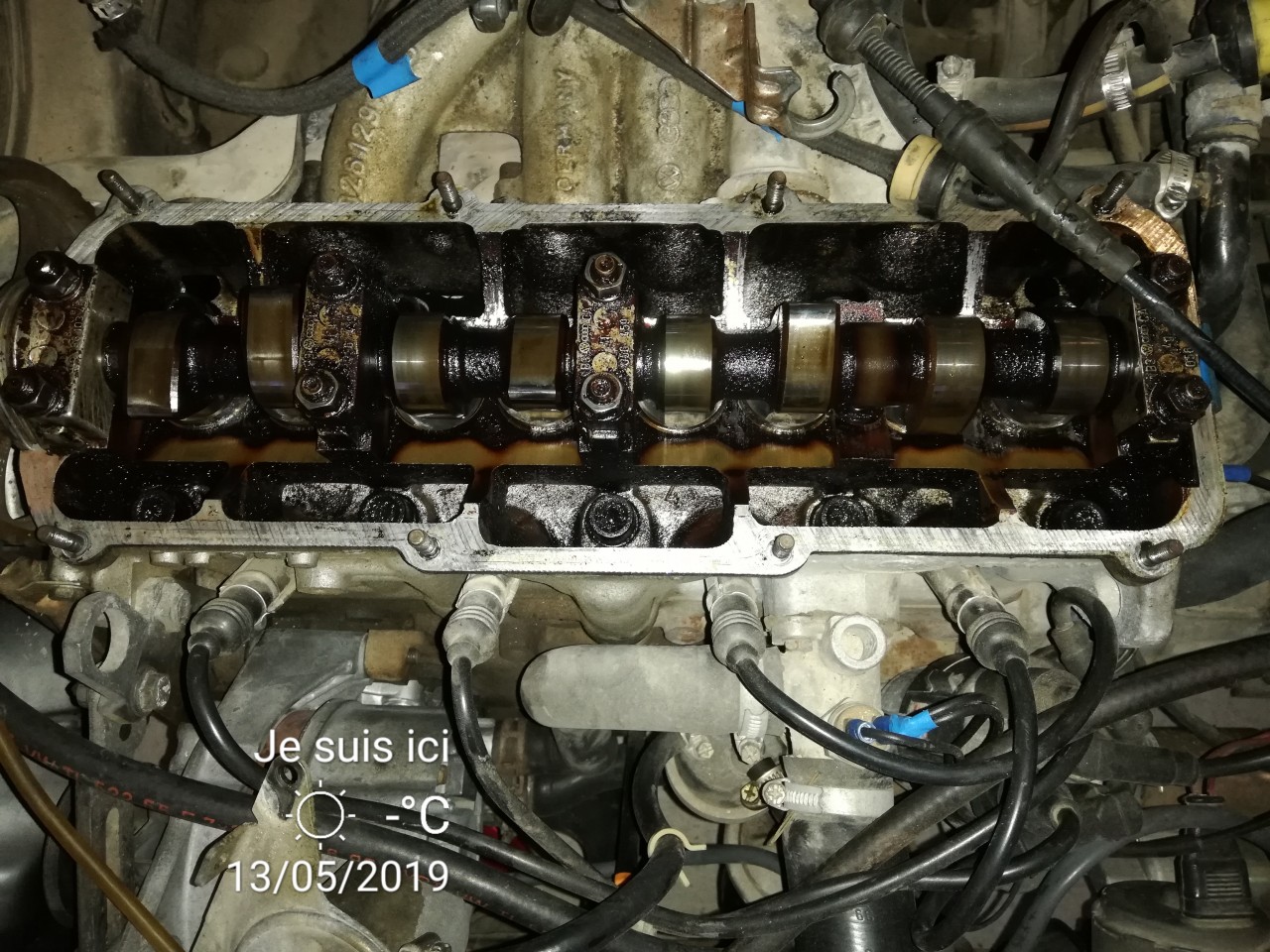

Et j'en ai profité pour changer mes poussoirs hydrolique, joint spi, nettoyage de la culasse (sans déculasser), donc dépose du carter d'huile pour récupérer les saleté, bref... Elle devrait tourner comme il faut lol

Auteur
NaTm04
Sous-Lieutenant forumeur
Sous-Lieutenant forumeur
Messages : 94
Enregistré le : ven. oct. 19, 2018 18:26 pm
Voiture : Golf 1 cabriolet
Année : 1984
Version : Cabriolet
Motorisation : EX : 1.8 l 90 cv
Jantes : ATS Cup

Re: Distribution moteur ex

Message par NaTm04 » jeu. mai 16, 2019 07:32 am

Voilà, tous le haut moteur plus la distrib est remonté,
J'ai fais comme tu as dit, j'ai calé l'intermédiaire avec la poulie du vilo, tout concorde.

Maintenant il me reste à régler l'allumage
