Question sur piece moteur DX ...

[kinekev]

ok a voir sa photo tout à l'heure, j'ai bien le contacteur de dépression dont on parlait plus haut dans le moteur, tout est bien branché et le tuyau souple derrière le compteur également, maintenant est ce que le jus y passe je ne m'était pas encore penché sur le cote électrique de la bête mais j'ai déjà eu des petits soucis derrière la boite avec mon relais de warning/clignotant en repoussant un peu ses branchements tout était rentré dans l'ordre alors à voir de ce coté là aussi! Elle à plus de trente ans la petite

Il y a une vis sur le contacteur qui règle la « sensibilité » de celui-ci
Avec un ohmmètre (en mode ça sonne quand tu fais se toucher les 2 pointés) teste la continuité (ça doit pas passer) puis desserre la vis, à un moment ça doit sonner. Resserre d’un 1/4 de tour et ta led devrait fonctionner. Il te restera à affiner le réglage
Par contre si ton aiguille de conso est activé tout le temps c’est normal que la led ne s’allume pas (d’abord se pencher sur le contacteur de marché arrière car quand il fait contact il coupe l’info de la led)
Si ça fonctionne toujours pas le problème est certainement au compteur (j’ai tout changer sur ma berline et ça fonctionne désormais, j’ai procédé dans cet ordre)


Envoyé de mon iPhone en utilisant Tapatalk

[olive06]

J'ai vu cette fameuse vis au milieu, j'ai commencé à desserrer et puis me suis dit oups ou tu vas là, tu fais quoi et resserré du coup!
Mon aiguille fonctionne pas du tout je vais commencer vous avez raison par le contacteur de la boite j'aimerais comme toi que ça marche mais je vais pas m'acharner le reste fonctionne surtout que ça pourrait aussi venir de cette fameuse soudure!

[kinekev]

Déjà pour commencer la photo de la pièce



Et un schéma explicatif du fonctionnement (en lignes noires la dépression, en rouge l’électricité)

[will914]

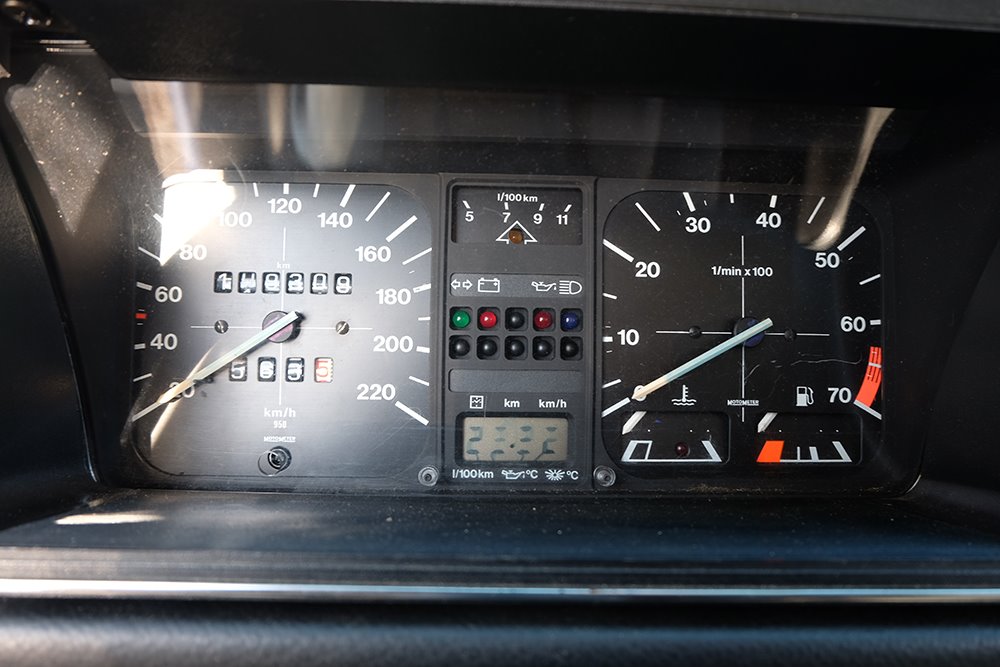

Voici une photo de mon compteur ..

[coolraver]

ok a voir sa photo tout à l'heure, j'ai bien le contacteur de dépression dont on parlait plus haut dans le moteur, tout est bien branché et le tuyau souple derrière le compteur également, maintenant est ce que le jus y passe je ne m'était pas encore penché sur le cote électrique de la bête mais j'ai déjà eu des petits soucis derrière la boite avec mon relais de warning/clignotant en repoussant un peu ses branchements tout était rentré dans l'ordre alors à voir de ce coté là aussi! Elle à plus de trente ans la petite

Il y a une vis sur le contacteur qui règle la « sensibilité » de celui-ci
Avec un ohmmètre (en mode ça sonne quand tu fais se toucher les 2 pointés) teste la continuité (ça doit pas passer) puis desserre la vis, à un moment ça doit sonner. Resserre d’un 1/4 de tour et ta led devrait fonctionner. Il te restera à affiner le réglage
Par contre si ton aiguille de conso est activé tout le temps c’est normal que la led ne s’allume pas (d’abord se pencher sur le contacteur de marché arrière car quand il fait contact il coupe l’info de la led)
Si ça fonctionne toujours pas le problème est certainement au compteur (j’ai tout changer sur ma berline et ça fonctionne désormais, j’ai procédé dans cet ordre)


Envoyé de mon iPhone en utilisant Tapatalk

j'avais pas fais gaffe a cette vis, moi la led se déclenche un peu n'importe comment je vais regarder ça de plus près, vu que je l'avais acheter neuf il est peu être mal calibré au depart


sinon pour la berline , j'ai un 1600 avec 3 mano c'est quand meme moins chiant

[coolraver]

Voici une photo de mon compteur ..

donc tu as l’économètre il te faut retrouve le contacteur a dépression


https://www.ebay.fr/itm/Capteur-soupape ... 2332598216

[coolraver]

J'ai vu cette fameuse vis au milieu, j'ai commencé à desserrer et puis me suis dit oups ou tu vas là, tu fais quoi et resserré du coup!
Mon aiguille fonctionne pas du tout je vais commencer vous avez raison par le contacteur de la boite j'aimerais comme toi que ça marche mais je vais pas m'acharner le reste fonctionne surtout que ça pourrait aussi venir de cette fameuse soudure!

tu es sur de ton relais ? car sans relais la diode ne fonctionne pas...

[olive06]

j ai bien le capteur de soupape et la prise sur la boîte pour le mfa, mon faisceau et compteur corresponde bien

C est peut être effectivement le relais, celui que j ai récupérer trainait sur une vieille boîte a fusible d un ami au fond d un garage et un neuf c est 50e je peux le tester?
On lui a pourri son post avec mes problèmes désolé

[olive06]

on melange les conversation Will tu devrait être branché comme sur la mienne!

[will914]

non non vous ne pourrissez rien du tous... au contraire ca pourra aider du monde en plus de moi ;-)
et merci à vous pour vos réponses !!

[mikado29]

Bonjour à tous,

Je deterre un post pour trouver une solution à mon petit problème d'econometre. Pour info, le compteur revient totalement opérationnel du garage des crouets mais une fois installé sur ma golf, l'econometre fonctionne partiellement, c'est a dire :

L'aiguille indiquant la consommation s'affiche uniquement en cinquième, normal donc. Sur les autres rapports je devrais avoir la led qui s'allume pour indiquer le changement de rapport mais elle ne s'allume jamais.peut etre que je monte pas assez dans les tours?

J'ai regardé le contacteur de depression: j'ai tourné (sens horaire) la vis jusqu'à obtenir une resistance nulle puis fait un quart de tour en sens antihoraire. Aucun effet. J'ai retourne' 1/8 de tour (sens horaire). aucun effet.

J'ai ensuite changé le relais n°171 919 091 par un 171 919 091C. Aucun effet

J'ai inversé la prise du contacteur de pression car malgré le détrompeur de la prise, elle peut s'emboiter sans problème. Peut etre qu'avec la photo ci jointe et la couleur des cables vous me direz si c'est correct ou pas?


Il me reste eventuellement à changer le contacteur de marche arriere mais vous avez peut etre deja des idees avant de me lancer la dedans.
Merci

[coolraver]

j'ai jamais réussi a faire refonctionner ma led pour ma part, la seule chose que j'ai pas changer c'est le relais

[mikado29]

Ça m’empêchera pas de dormir mais j’aimerai déjà être sur de mon branchement de prise sur le contacteur de pression !! Si avec la couleur des fils quelqu’un peut me rencarder …

[coolraver]

a mon avis le sens n'a pas d'importance ce n'est qu'un contacteur on/off

[mikado29]

On est branché pareil ! Si quelqu’un du forum a un économètre fonctionnel , je serais curieux de voir son branchement , histoire de lever ce doute.
