Câble autoradio inconnue Le sujet est résolu

[elmuchacho]

Bonjour à tous

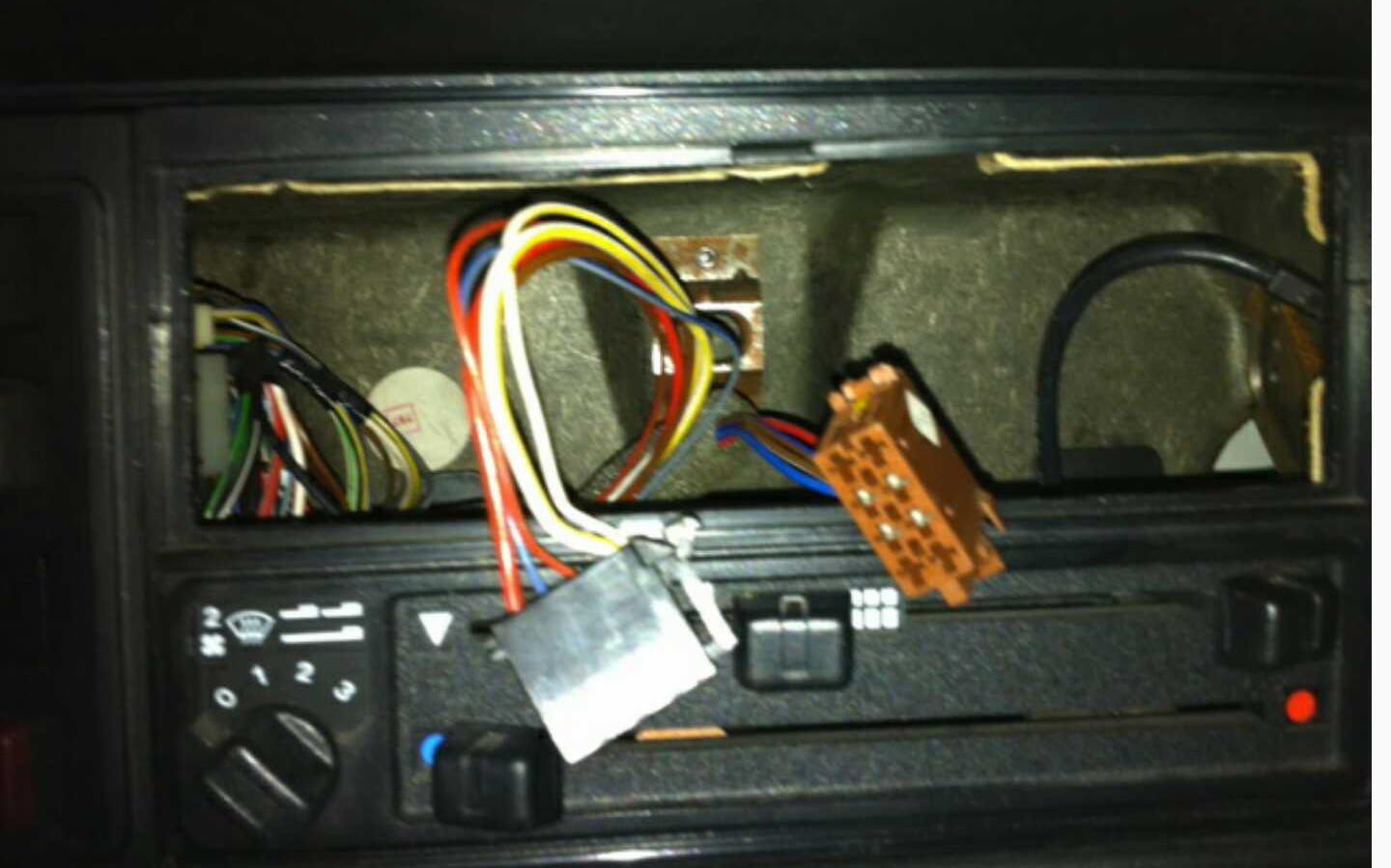

Je suis entrain de refaire ma one et je bloque sur l'installation de l'autoradio.
Je voudrais à quoi sert cette cosse tout à droite ?

[elmuchacho]

[Cathar Eleven]

Celà ressemble à un "bricolage électrique" pour tes hauts parleurs...
Avant de mettre en route ton poste, je t'invite d'ailleurs à "reprendre" (pour ne pas dire refaire) l'intégralité de ton cablage si tu ne veux pas un jour voir de la fumée sortir...

[Reuche]

De ce côté, il y a l'éclairage de la façade de ventilation

[Cathar Eleven]

Pardon, je n'avais regardé que la première photo...

Ceci dit, je pense que ton cablage autoradio est quand même plus que limite...

[elmuchacho]

ouiii triste câblage!

Quelqu un aurais un schéma du câblage d origine?

[olive4]

J'ai ça comme photo si cela peut t'aider, c'est le câblage d'origine...

[banditblue]

De ce côté, il y a l'éclairage de la façade de ventilation

et je confirme ce que dit Reuche, c'est la connectique electrique de ta facade de ventilation

[elmuchacho]

Affirmatif, je viens de rebrancher le cable le tableau de bord s illumine^^

par contre eclairage compteur hs :/

[juan]

Exact gris bleu : +12V eclairage de tableau et marron masse.
