Fuite vérin capote électrique - comment démonter vérin

Message par stournie »

Bonjour chers passionnés

Ma chère golf cabriolet présente une fuite au niveau du vérin gauche actionnant la capote électrique.

Je vois comment il faut démonter le vérin en bas dans le coffre, ainsi que pour déconnecter les durites, mais par contre je vois pas comment démonter le haut du vérin qui actionne la structure de la capote.
Et surtout dans quelle position de la capote est il le plus pratique d'accéder à cette extrémité? J'imagine en position semi ouverte.

SI vous avez déjà réalisé cette opération je suis preneur de conseils.

Avatar du membre
olive4
Documentaliste
Documentaliste
Messages : 32022
Enregistré le : mer. mars 30, 2011 22:40 pm
Prénom : Olivier
Voiture : Golf 1 cabriolet
Année : 1991
Version : Bel Air (mono-ton)
Motorisation : EX : 1.8 l 90 cv
Couleur : L90E Blanc Alpin
Jantes : LE CASTELLET 14' (de série)
Lien vers la présentation : viewtopic.php?f=2&t=28389
Localisation : Alpes Maritimes (06)
Âge : 52

Re: Fuite vérin capote électrique - comment démonter vérin

Message par olive4 »

Ce manuel devrait t'aider..

https://www.golf1cabriolet.com/manuel-v ... draulique/

Envoyé de mon SM-G960F en utilisant Tapatalk



Avatar du membre
olive4
Documentaliste
Documentaliste
Messages : 32022
Enregistré le : mer. mars 30, 2011 22:40 pm
Prénom : Olivier
Voiture : Golf 1 cabriolet
Année : 1991
Version : Bel Air (mono-ton)
Motorisation : EX : 1.8 l 90 cv
Couleur : L90E Blanc Alpin
Jantes : LE CASTELLET 14' (de série)
Lien vers la présentation : viewtopic.php?f=2&t=28389
Localisation : Alpes Maritimes (06)
Âge : 52

Re: Fuite vérin capote électrique - comment démonter vérin

Message par olive4 »

Ceci aussi...


https://www.golf1cabriolet.com/systeme- ... de-capote/

Envoyé de mon SM-G960F en utilisant Tapatalk



Auteur
stournie
Cadet forumeur
Messages : 35
Enregistré le : dim. juil. 22, 2018 16:37 pm
Prénom : Samuel
Voiture : Golf 1 cabriolet
Année : 1990
Version : Quartett
Motorisation : DX : 1.8 l 112 cv
Couleur : LA5Y Bleu Hélios Métal
Lien vers la présentation : viewtopic.php?f=2&t=63401&hilit=stournie
Localisation : LE MANS
Âge : 37

Re: Fuite vérin capote électrique - comment démonter vérin

Message par stournie »

Merci Olive

Pour être honnête j'avais déjà consultés ces documents. Ils sont tous les deux très bien faits mais ne traitent pas précisément de ma problématique.
Entre temps j'ai fait qq essais en montant progressivement la capote pour voir l'accès à cette fichu extrémité de vérin.
Il y a un moment où l'accès est acceptable, cela correspond grosso modo quand le mécanisme de la capote fait un angle de 90 degrés avec la ligne de caisse.
Maintenant je recherche un nouveau vérin et j'essaierai de prendre des photos du remontage.

Avatar du membre
titous1983
Lieutenant forumeur
Lieutenant forumeur
Messages : 137
Enregistré le : dim. févr. 11, 2018 13:35 pm
Prénom : Anthony
Voiture : Golf 1 cabriolet
Année : 1991
Version : Classicline
Motorisation : EX : 1.8 l 90 cv
Couleur : LC6U Vert Classique Nacré
Jantes : LE CASTELLET 15' (de série)
Lien vers la présentation : viewtopic.php?f=2&t=58525
Localisation : Nevers
Âge : 37

Re: Fuite vérin capote électrique - comment démonter vérin

Message par titous1983 »

-Tu décroches ton ciel de toit en passant par le coffre , il est tenue par la tôle replié de la caisse
-Ensuite tu laisses ta capote fermée .
-Par l’intérieur , tu pousses le ciel de toit qui doit maintenant être libre .
-Tu enlèves la goupille qui tiens Vérin/armature .
-Tu dévisses les deux écrous de 8
-Ton vérin est libre , il te reste que les raccords hydrauliques à desserrer .

Bon courage , ça ce fait bien . :Rock_On_:

Auteur
stournie
Cadet forumeur
Messages : 35
Enregistré le : dim. juil. 22, 2018 16:37 pm
Prénom : Samuel
Voiture : Golf 1 cabriolet
Année : 1990
Version : Quartett
Motorisation : DX : 1.8 l 112 cv
Couleur : LA5Y Bleu Hélios Métal
Lien vers la présentation : viewtopic.php?f=2&t=63401&hilit=stournie
Localisation : LE MANS
Âge : 37

Re: Fuite vérin capote électrique - comment démonter vérin

Message par stournie »

Merci Titous pour ces conseils. Je n'aurais pas pensé (ou osé) à décrocher le ciel de toit, mais en effet ca doit bien libérer l'accessibilité !
J'essaierai de prendre des photos de la manip une fois le vérin acheté.

Auteur
stournie
Cadet forumeur
Messages : 35
Enregistré le : dim. juil. 22, 2018 16:37 pm
Prénom : Samuel
Voiture : Golf 1 cabriolet
Année : 1990
Version : Quartett
Motorisation : DX : 1.8 l 112 cv
Couleur : LA5Y Bleu Hélios Métal
Lien vers la présentation : viewtopic.php?f=2&t=63401&hilit=stournie
Localisation : LE MANS
Âge : 37

Re: Fuite vérin capote électrique - comment démonter vérin

Message par stournie »

Bonjour

Cet après midi j'ai donc suivi les conseils de Titous et j'ai démonté mon vérin défectueux.

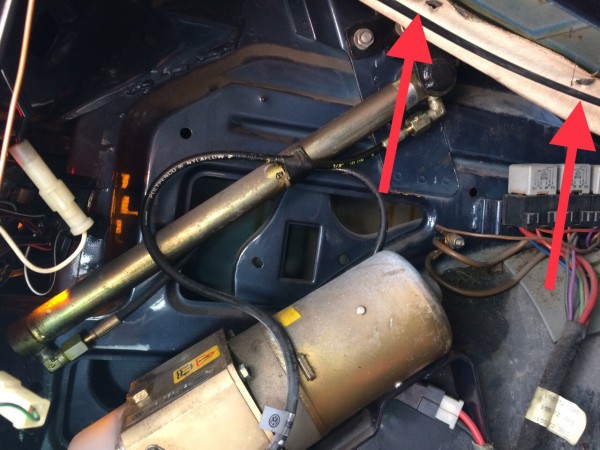

Première étape déplier les pointes qui sont rabattues sur la carrosserie et qui retiennent le ciel de toit. Ils faut que les pointes "pointent" vers le bas. Avec un gros tournevis ça aide bien, puis grosse pince pour bien rabattre.
On enlève donc le ciel de toit qui est coincé sur ces pointes.
Ensuite on rentre dans la voiture et on écarte le ciel de toit pour avoir accès à l'extrémité du vérin.
On enlève le clip. Perso j'ai utilisé 2 petits tournevis très fins d'horloger. Ca se fait bien.
On enlève la goupille. Ca coinçait un peu pour moi. Avec de la persévérance c'est venu. Se méfier de ne pas perdre les pièces intermédiaires (entretoises jaunes et rondelle derrière)
Le vérin est libéré (délivré !)
Il faut le pousser à la main pour rentrer la tige de vérin. (avant cela j'avais tourné le robinet de la pompe vers la gauche pour passer en mode capote manuelle).

Ensuite dévisser les 2 écrous qui fixent le vérin sur la carrosserie. Le faire en étant sur la banquette c'est plus facile que par le coffre.
(sur ma photo le vérin est encore fixé, mais c'est juste pour visualiser les 2 écrous en questions). Les écrous étaient très raides à dévisser dans mon cas.

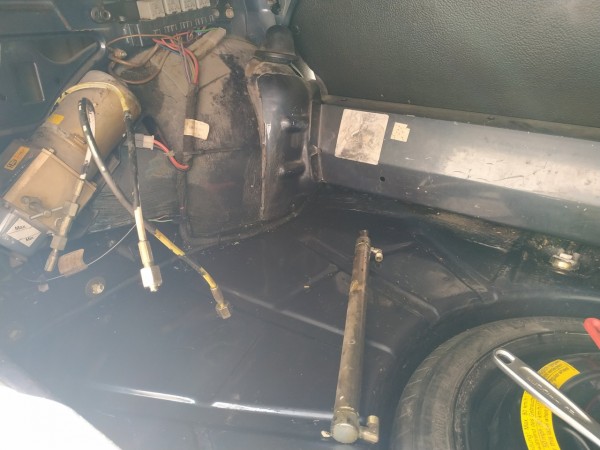

Le vérin est maintenant complètement libre, il est juste retenu à la pompe par les flexibles hydrauliques.
Il va donc falloir enlever les raccords du vérin.Et là ca devient raide.

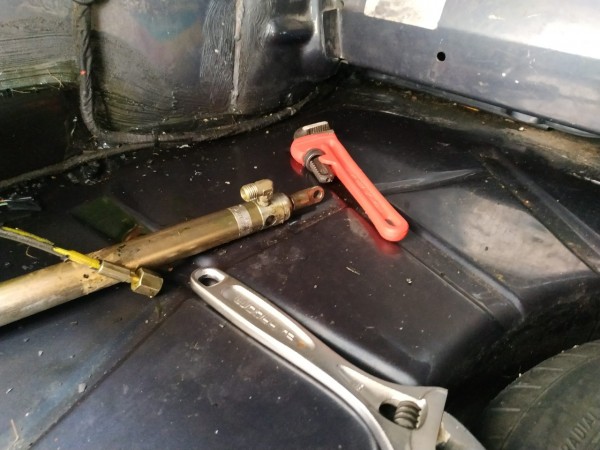

Perso j'ai utilisé un pince à griffe pour bloquer le vérin et clé à molette pour dévisser l'écrou (ça doit être une clé de 15 normalement mais je ne la trouvais plus). Il faut souquer comme un dingue ! C'est très très très serré.
J'ai réussi comme ça mais avec un bras de levier plus grand ça aurait été plus facile.
Ca y'est le vérin est démonté. Y a plus qu'à en trouver un nouveau neuf ou d'occasion. J'hésite car le prix du neuf est dissuasif (225 euros), mais j'ai peur que l'occasion fuit et ça me ferait mal de tout remonter pour tout redémonter. Je vais réfléchir

Avatar du membre
olive4
Documentaliste
Documentaliste
Messages : 32022
Enregistré le : mer. mars 30, 2011 22:40 pm
Prénom : Olivier
Voiture : Golf 1 cabriolet
Année : 1991
Version : Bel Air (mono-ton)
Motorisation : EX : 1.8 l 90 cv
Couleur : L90E Blanc Alpin
Jantes : LE CASTELLET 14' (de série)
Lien vers la présentation : viewtopic.php?f=2&t=28389
Localisation : Alpes Maritimes (06)
Âge : 52

Re: Fuite vérin capote électrique - comment démonter vérin

Message par olive4 »

Merci pour ton retour très bien expliqué photos à l'appuie :sup

Ça mériterait que tu fasses un petit tuto complet une fois que tu auras effectué son remontage :)

Auteur
stournie
Cadet forumeur
Messages : 35
Enregistré le : dim. juil. 22, 2018 16:37 pm
Prénom : Samuel
Voiture : Golf 1 cabriolet
Année : 1990
Version : Quartett
Motorisation : DX : 1.8 l 112 cv
Couleur : LA5Y Bleu Hélios Métal
Lien vers la présentation : viewtopic.php?f=2&t=63401&hilit=stournie
Localisation : LE MANS
Âge : 37

Re: Fuite vérin capote électrique - comment démonter vérin

Message par stournie »

Merci Olive4 !
C'est mon intention dès que j'ai la pièce et le créneau de temps pour faire le remontage.

Avatar du membre
titous1983
Lieutenant forumeur
Lieutenant forumeur
Messages : 137
Enregistré le : dim. févr. 11, 2018 13:35 pm
Prénom : Anthony
Voiture : Golf 1 cabriolet
Année : 1991
Version : Classicline
Motorisation : EX : 1.8 l 90 cv
Couleur : LC6U Vert Classique Nacré
Jantes : LE CASTELLET 15' (de série)
Lien vers la présentation : viewtopic.php?f=2&t=58525
Localisation : Nevers
Âge : 37

Re: Fuite vérin capote électrique - comment démonter vérin

Message par titous1983 »

Impeccable 👍
C’est clair que le plus pénible est de desserrer les flexibles . Sinon le reste ce fait bien .
Je suis dans le même cas , j’ai un vérin qui suinte un peu , je ne sais pas quoi faire ...un neuf hors de prix ? Une occas’ qui peu fuire ? ...
Bravo en tout cas 8-)

Avatar du membre
did31
Colonel forumeur
Colonel forumeur
Messages : 1848
Enregistré le : ven. août 01, 2014 22:23 pm
Voiture : Golf 1 cabriolet
Année : 1990
Version : Bel Air (mono-ton)
Motorisation : DX : 1.8 l 112 cv
Couleur : LA5Y Bleu Hélios Métal
Jantes : BBS RA (de série)
Lien vers la présentation : viewtopic.php?f=2&t=34326
Localisation : Toulouse
Âge : 47

Re: Fuite vérin capote électrique - comment démonter vérin

Message par did31 »

super tuto, je vais vérifier de mon coté en pliant les 3 pointes et en enlevant la partie du ciel de toit sur le coté 8-)

Auteur
stournie
Cadet forumeur
Messages : 35
Enregistré le : dim. juil. 22, 2018 16:37 pm
Prénom : Samuel
Voiture : Golf 1 cabriolet
Année : 1990
Version : Quartett
Motorisation : DX : 1.8 l 112 cv
Couleur : LA5Y Bleu Hélios Métal
Lien vers la présentation : viewtopic.php?f=2&t=63401&hilit=stournie
Localisation : LE MANS
Âge : 37

Re: Fuite vérin capote électrique - comment démonter vérin

Message par stournie »

did31 tu verras qu'en fait il doit y avoir 5 ou 6 pointes par coté

Avatar du membre
Manu13012
Lieutenant forumeur
Lieutenant forumeur
Messages : 185
Enregistré le : dim. avr. 21, 2019 10:19 am
Prénom : Manu
Voiture : Golf 1
Année : 1991
Version : Classicline
Motorisation : EX : 1.8 l 90 cv
Couleur : LK5T Bleu Inca Métal
Jantes : LE CASTELLET 15' (de série)
Localisation : marseille
Contact :

Re: Fuite vérin capote électrique - comment démonter vérin

Message par Manu13012 »

J'ai le même problème sur celui de droite.. en début de semaine je passe chez mon réparateur de flexibles, vérins etc pour les machines, voir s'il peut réparer et je vous tiens au courant
Manu

alex19841
Cadet forumeur
Messages : 3
Enregistré le : sam. mai 04, 2019 21:20 pm
Prénom : alex19841
Voiture : Golf 1 cabriolet
Année : 1991
Version : Youngline
Motorisation : 2H : 1.8 l 98 cv
Couleur : L90E Blanc Alpin
Jantes : LE CASTELLET 14' (de série)

Re: Fuite vérin capote électrique - comment démonter vérin

Message par alex19841 »

Bonjour.

Savez-vous si les verins droit et gauche sont identiques ?
Chez Meca on ne trouve que le gauche ( prix a été doublé) et on me dit qu’ils sont pareils.
C’est vrai que je ne vois pas la différence.
Mon vérin droit fuit..

Avatar du membre
mccraft
Cadet forumeur
Messages : 17
Enregistré le : sam. oct. 08, 2016 18:16 pm
Voiture : Golf 1 cabriolet
Année : 1992
Version : Cabriolet
Motorisation : 2H : 1.8 l 98 cv
Jantes : BBS RA SPORTLINE noires (de série)
Lien vers la présentation : Bonjour, ayant deja eu plusieurs golf ( 3,4,6), je viens de me faire plaisir avec une ptite One cab
Localisation : Frasnes lez anvaing

Re: Fuite vérin capote électrique - comment démonter vérin

Message par mccraft »

Super merci vais devoir y passer aussi
Bientôt tel un phœnix, je renaitrais de mes cendres
